C频段抗5G干扰卫星电视天线滤波器

2019-08-30 11:52:48| 发布者: admin| 查看: 1506

抗5G干扰卫星电视天线C频段窄带滤波器

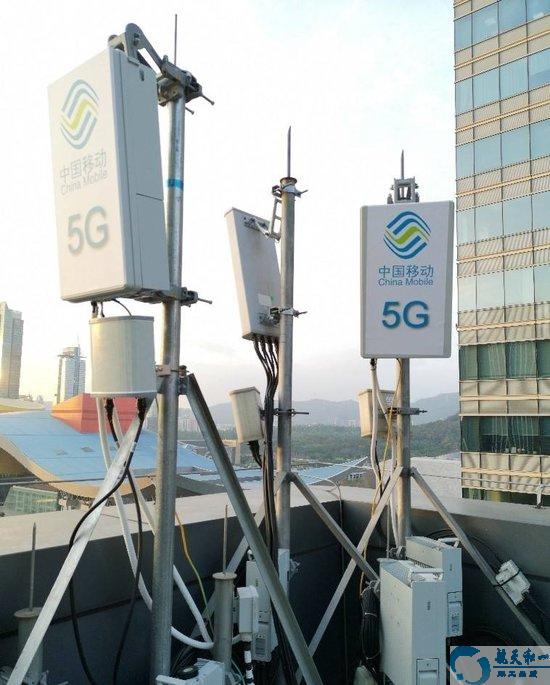

    随着国内各大电信运营商5G商用通讯服务在各大城市大面积展开,5G通信基站建设速度的加快,带来的5G手机通信服务干扰C波段卫星电视接收的情况日益明显,特别是国内中星六B卫星C频段卫星电视接收用户群体庞大,5G通信信号干扰的卫星接收设备和无线电台(站)涵盖广电系统的广播电视发射台站,广播电视播控中心,卫星地球站,广播电视监测台,广电有线网络公司,农村广电小片网,中央地面无线数字电视覆盖工程,民航,报社,银行,新华社,证券公司,中国教育电视台,军事系统无线电台(站)以及宾馆酒店医院学校等不同领域和行业,特别是对广电系统安全播出造成严重威胁,各地广电反馈的因5G干扰引发的安播事件不断出现,必须引起高度重视。



5G通信基站干扰C波段卫星电视接收系统的原因分析:

    我们国内3大电信运营商5G频段划分情况如下:

中国移动获得5G通讯频谱为二段即2.6GHZ段:2515MHz-2675MHz和4.9GHZ段4800MHz-4900MHz
中国电信获得的5G通讯频率是 :3400MHz - 3500MHz 的 100MHz带宽
中国联通获得的5G通讯频率是: 3500MHz - 3600MHz 的 100MHz带宽
    从上述分配的5G频率范围来看,中国电信和中国联通的3.5GHZ段与卫星C波段下行频率:3625MHZ-4200MHZ非常接近,容易产生邻频干扰。同时国内各单位常用的C频段卫星天线高频头LNB工作频段3400MHz—4200MHz,当进入卫星接收站的5G干扰信号总功率超过-60dBm时,低噪声变频放大器(卫星高频头LNB)将产生饱和干扰。另一个原因是:经过LNB下变频后的L频段5G信号到达卫星接收机的功率过高也会影响电视接收。当5G干扰信号进入LNB的功率接近-60dBm时,L频段输出的信号功率可达0dBm,依据广播电视行业标准《GY/T 148-2000卫星数字电视接收机技术要求》,卫星接收机的输入电平适应范围是:-65~-30dBm,过高的输入电平导致下一级卫星接收机内产生饱和干扰或阻塞干扰,引起电视图像出现马赛克花屏,严重时电视屏幕完全黑屏。如果是C频段卫星通信天线接收系统,则会影响通讯数据误码率增高,数据丢失,无法进行数据通信等现象。



应对通信运营商5G基站信号干扰,广电部门需要采取的解决方法:

(1)必选:加装C频段卫星天线抗5G干扰滤波器。
在加装C频段滤波器仍不足以应对5G干扰时,可根据5G干扰情况考虑以下方案:
(2)可选:降低5G基站发射功率、调整5G系统最大辐射方向或下倾角(可增加0-8dB的隔离度)、更换5G基站位置等(需要相关通信运营商配合)。
(3)可选:在加装C频段抗5G干扰滤波器基础上,更换带滤波能力的低噪声(变频)放大器(LNA/B)卫星高频头;

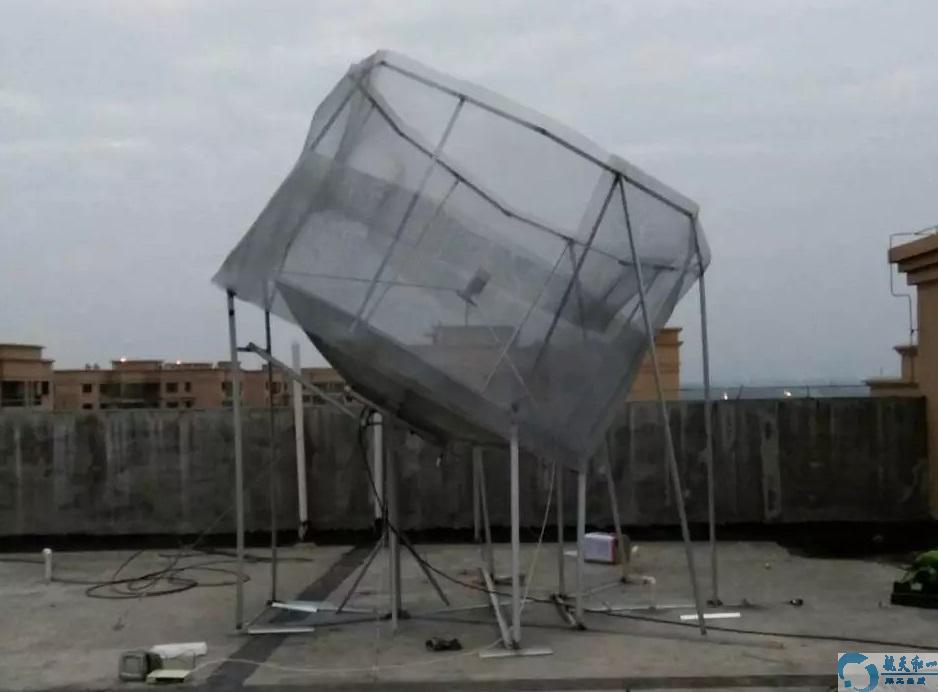

(4)可选:加装屏蔽网(可增加8-12dB的隔离度)如下图;
(5)可选:更换旁瓣特性好的卫星天线或调整卫星接收点位置;

    长沙航天和一电子公司作为卫星电视系统设备生产厂家,广电设备供应商,多年来一直从事卫星电视设备的研发生产与销售工作,现专门针对5G通信基站干扰C波段卫星电视信号的问题,特推出C频段抗5G干扰卫星天线滤波器,该滤波器具有结构简单、安装方便、插入损耗低抑制5G干扰能力强,重量轻等特点,有效抑制5G通信干扰源。特别适用于卫星地球站、广电网络公司、证券公司、民行、报社、银行及军用等被5G干扰场景。

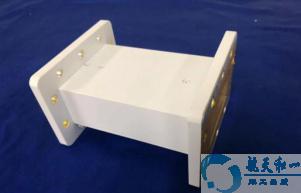

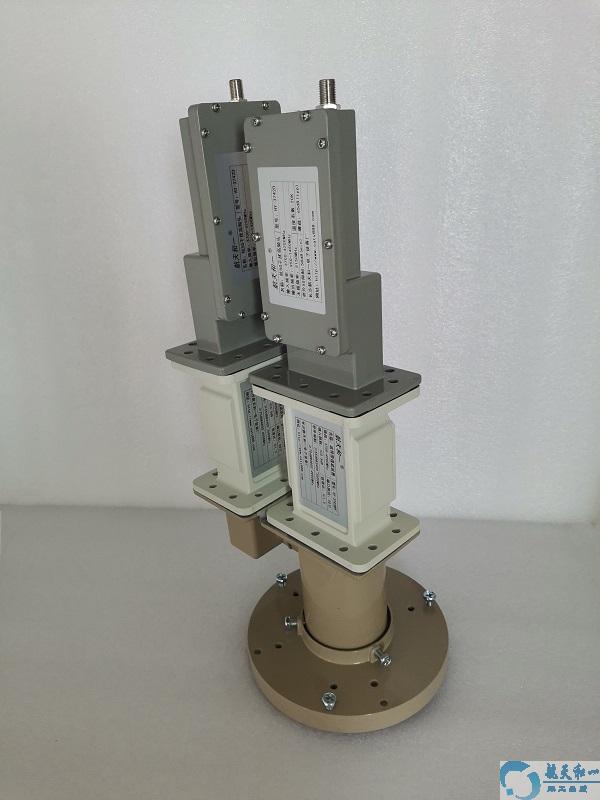

C频段抗5G干扰卫星电视天线窄带滤波器图片:

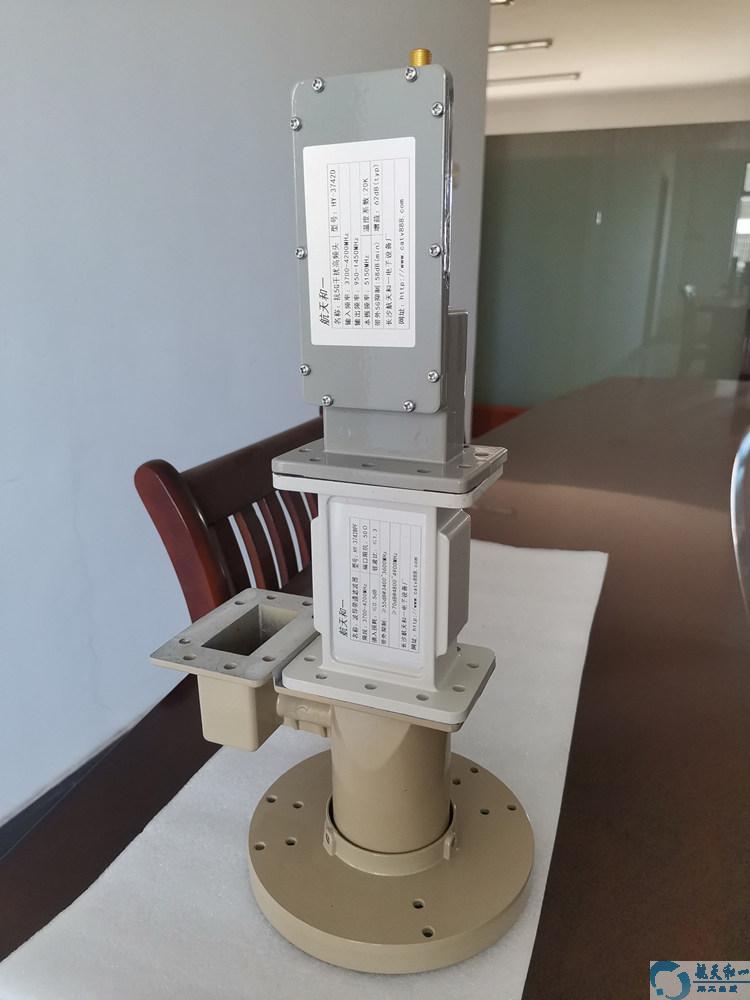

抗5G干扰滤波器图片:

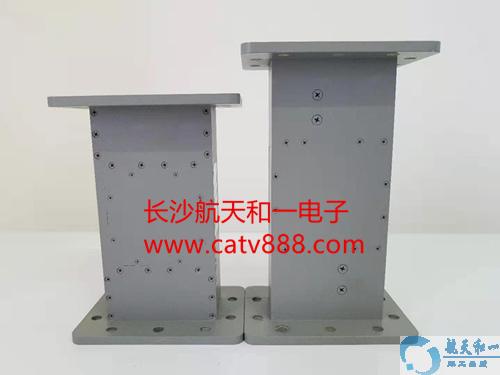

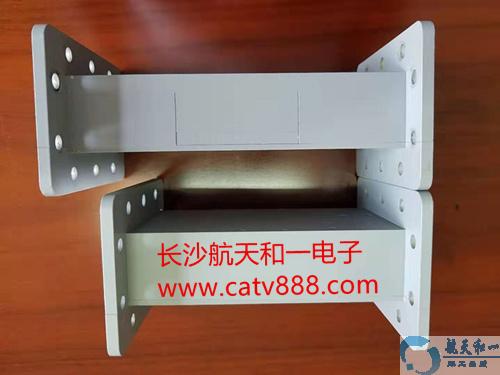

卫星天线抗5G干扰滤波器图片:


C频段抗5G干扰卫星电视天线窄带滤波器技术参数:

(一) 抗5G干扰滤波器接口:BJ40法兰盘;
(二) 通带频段:3.7GHz~4.2GHz;
(三) 输入输出阻抗:50Ω;
(四) 驻波比:通带频段内VSWR≤1.4≤1.3典型值
(五) 工作温度:-40℃~+60℃;
(六) 带内插损(常温):插入损耗≤0.5dB(≤0.45dB典型值)。
(七)  抑制干扰信号能力(带宽100MHz):
● 抑制3.4GHz~3.5GHz的5G信号,抑制度≥55dB≥60dB典型值
● 抑制3.5GHz~3.6GHz的5G信号,抑制度≥55dB≥60dB典型值
(八)抗5G干扰滤波器重量:442克

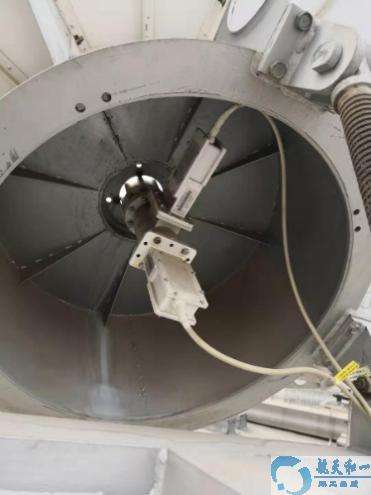

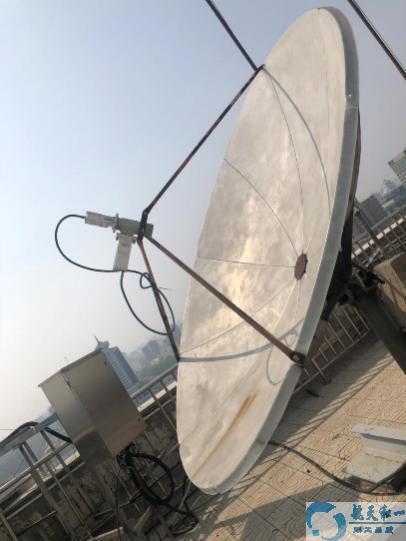

卫星天线加装抗5G干扰滤波器实物图:

卫星天线加装抗5G干扰滤波器后电视画面效果图:
