邻频调制器

2014-04-22 11:59:11| 发布者: admin| 查看: 33158

产品名称:邻频调制器

产品型号:HYL-750M

产品概述:

邻频调制器也称作调制解调器,射频调制器或电视调制器,是CATV前端电视机房的主要设备之一,其功能是把信号源(可以是数字电视机顶盒、卫星数字电视接收机、DVD机、电脑、摄像机、电视解调器等AV信号源)所提供的视频信号(VIDEO)和音频信号(AUDIO)调制成稳定的高频射频振荡信号,视频为调幅调制方式,音频为调频调制方式。根据世界上彩色电视制式的不同,调制器也有PAL制调制器,NTSC制调制器,SECAM制调制器三种制式,我国采用的是PAL-D/K制式。

产品特点:

1、我厂生产的HYL-750M邻频调制器采用在48MHz-750MHz频段内PAL-D制式邻频调制方式固定频道输出。

2、在电路设计上采用图像频率﹑伴音频率CPU双锁相环路(PLL)设计的思路。

3、在器件上采用进口优质广播级调制芯片(TOSHIBA、MOTOROAL、INTECH、TEXAS INSTRUMENTS、FAIRCHILD等公司)。

4、采用高性能声表面波(SAW)滤波,残留边带抑制大于65dB。

5、110 dBuv射频输出,电平幅度稳定,频率准确。

6、独特滤波方式,带外输出抑止大于65dB。

7、图象调制度、音频频偏、A/V比、射频输出电平均可调节。

8、19英吋标准机箱设计,便于标准化安装。

9、HYL-750M邻频调制器广泛应用于各类有线电视系统,卫星电视系统,小区闭路电视、监控系统,宾馆、酒店数字机顶盒改造系统,以及部队、学校教育视听系统等。



产品技术指标:

项目:

指标:

项目:

指标:

图像载波输出电平

110 dBμV

边带抑制

≥65 dB

输出电平调整

20 dB

视频输入

0.71.4Vp-p全电视信号

频率范围

48MHz—750MHz

视频频响

<1.0 dB

频率准确度

5KHz

视频调制度

87.5%

图像伴音载波功率比

-10-20 dB连续可调

视频信噪比

>54 dB

射频输出阻抗

75Ω

微分增益

<3%

射频输出反射损耗

14dB

微分相位

<3°

带外输出抑制

≥65 dB

图像伴音载频间距

6.5MHz误差±<1KHz

音频输入

0.775Vrms  10KΩ不平衡

最大伴音频偏

50KHz

伴音频响

±1.5 dB

伴音信噪比

>55 dB

带内平坦度

±1dB

工作环境温度

-10℃~+40

电源

220V/AC

外型尺寸

19"(W)×7.5"(D)×1.75"(H)

重量

2KG

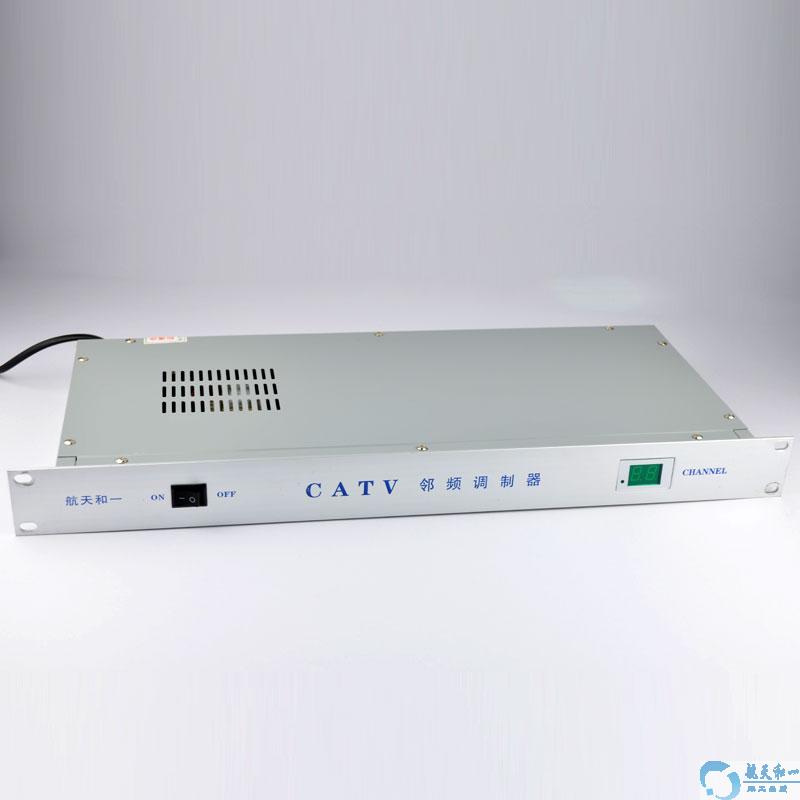

领频调制器图片:



功能说明:

1、750M邻频调制主机,是专门为有线电视及卫星电视前端系统而设计的。它采用双重PLL频率锁定技术,精确的将影像及声音信号(AV信号)调变整合成射频信号(单一的RF频道)。技术性能满足中国GB11318规范的射频电视信号。

2、设备可提供750MHz内任一频道,可组成多种系统,将各个750M邻频调制主机之输出频道信号混合后,即可送出供干线传输出。

3、调制器内含单频道放大器,输出达到110 dB,并配置有RF信号输出电平调整器,视频输入强度调整器,伴音输入强度调整器及图像/伴音功率比调整器。

4、产品采用中频调制,专业级声表面波(SAW)中频处理,带外抑制³65dB,双重PLL回路频道锁定,19”标准机箱。

5、本设备应用于各类有线电视系统、卫星电视系统、宾馆、酒店视听系统,以及部队、学校教育视听系统等。特别是在多频道以及邻频设计的有线电视及卫星电视系统能达到最高质量水平。



装置说明:

前面板:

ON   OFF                                CH

后面板:

○  ○     ⊕  ⊕   ⊕               ◎

AUDIO   VIDEO   A.ADJ  V.ADJ  A/V   RF.ADJ  RF.OUT             POWER OUT    AC220V



接线及调整:

1、将220V电源线接至市电交流220V电源。

2、拨动本机电源开关至ON,数码窗口显示本机频道数字。

3、AUDIO/VIDEO两个接头可接到卫星接收机,DVD机或任何AV设备之AV输出。

4、V.ADJ用来调整补偿视频输入信号之强弱,以得到合适的视频调制度,若图像过白过亮或者过黑过暗,请调整视频输入强度调整钮直至正常。

5、A.ADJ用来调整补偿声音输入信号之强弱,若声音较小或者声音过大嘶哑,请调整音频输入强度调整钮直至正常。

6、RF.ADJ用来调整RF输出信号之电平高低。

7、A/V用来调整图像伴音功率比,产品出厂时已调至17dB最佳状态,一般情况下,用户不需自行调整。

8、RF.OUT 是本机射频信号之输出,接到系统混合器。

9、本机POWER OUT接口可将交流220V电输出,供其他设备串接电源。
