3.0米C波段卫星电视接收天线

2014-04-26 16:50:19| 发布者: admin| 查看: 57165

 卫星电视天线,3米C波段卫星天线,卫星接收天线

长沙航天和一电子公司生产的3米C波段卫星接收天线采用主焦前馈抛物面天线、单立柱式底座结构,设计合理,造型美观,结构紧凑牢固,刚强度高,安装方便,有良好的抗风能力;天线口径300mm,焦距1140mm,主面结构为分瓣式,电性能优异,装调简便,为我厂畅销主站型天线产品,广泛应用于电视台,广电局,融媒体中心,广电网络公司,广播电视发射台,中播台,实验台,政府机关,部队,科研院所,学校,宾馆酒店,厂矿企业,人防工程等卫星电视系统工程。

卫星电视接收天线结构工艺特点:

1、3米C波段卫星接收天线主面材料采用国际上普遍采用的半硬防锈合金铝板,反射面板厚1.5mm,克服玻璃钢天线及金属网天线对电磁波的吸收、折射、逸失及抗老化差的弱点,也没有钢板天线抗腐蚀能力差的缺点。

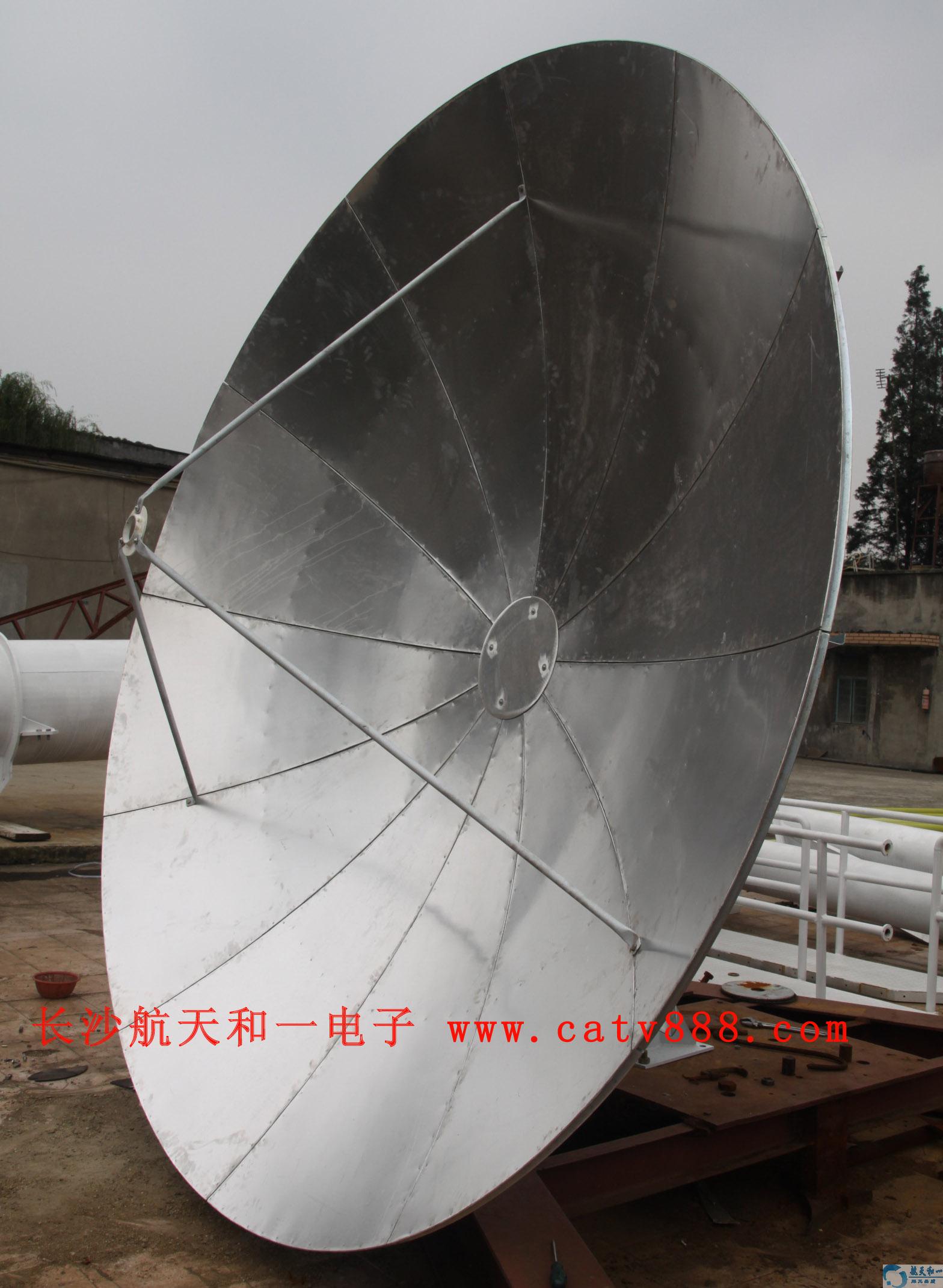

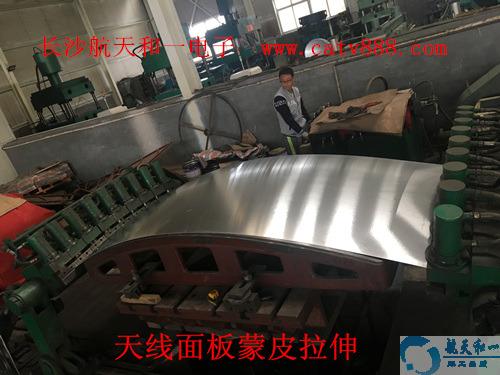

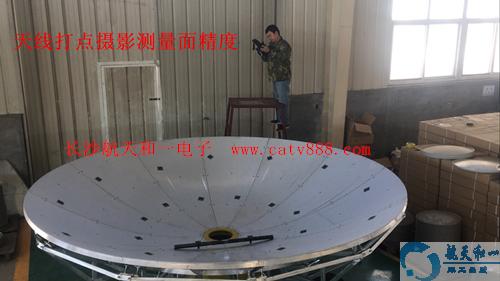

2、3米卫星大锅天线的主面分12片拉延成形,并采用航空铆接生产工艺,每片型面与背架进行铆接,背架两边采用2.5号角钢,外围采用φ21.75×δ2.0钢管焊接而成,互换性好,主面组装精度高,表面均方根误差RMS1.5mm。主面与背架铆接,提高了天线主面的刚性,并按力学结构原理,设计有12根活动支撑连接瓜瓣背架与中心体,使主面整体强度高,抗风能力强,确保在12级风下不变形,在10级风下能正常工作。

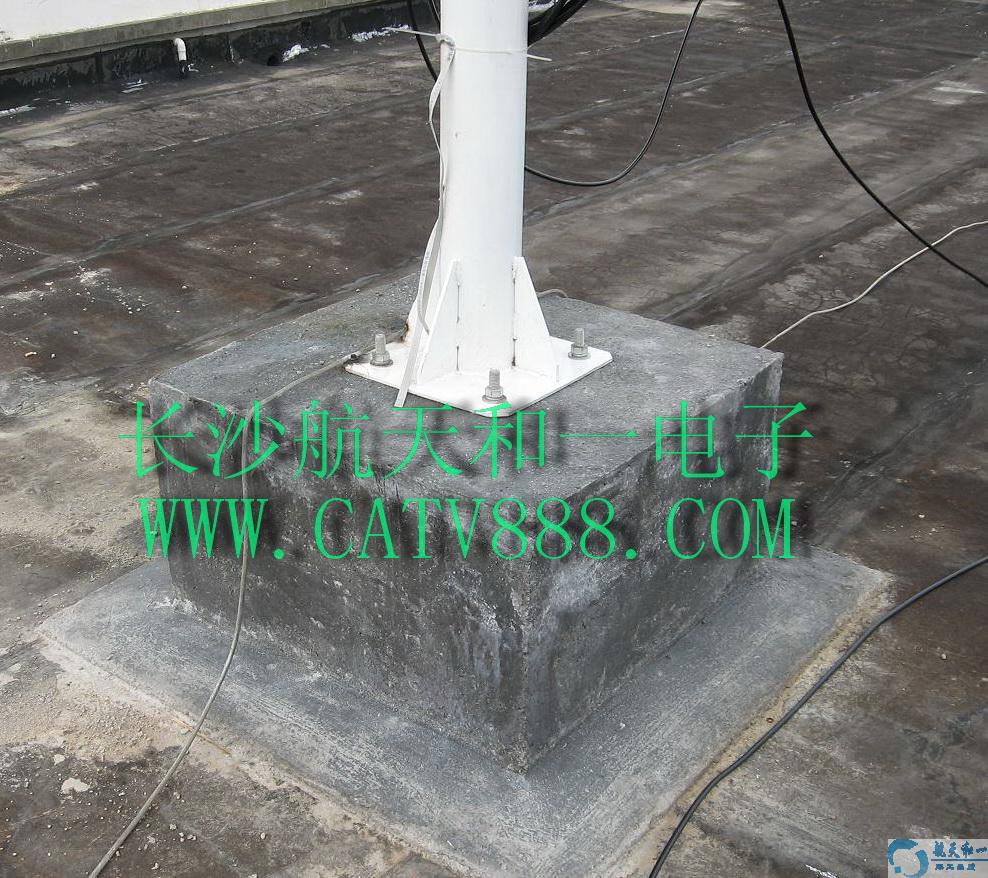

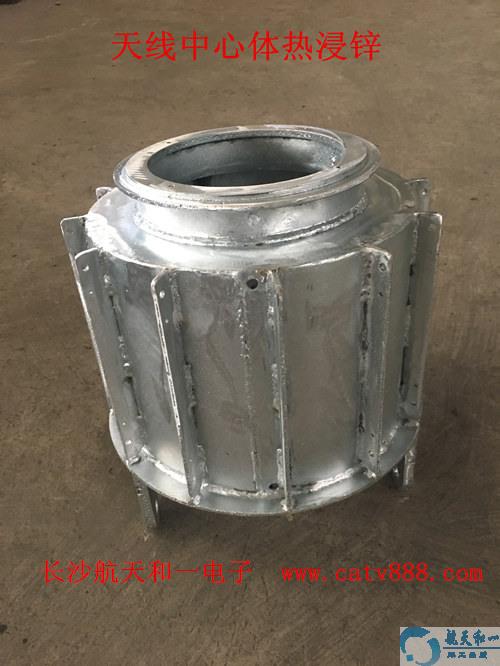

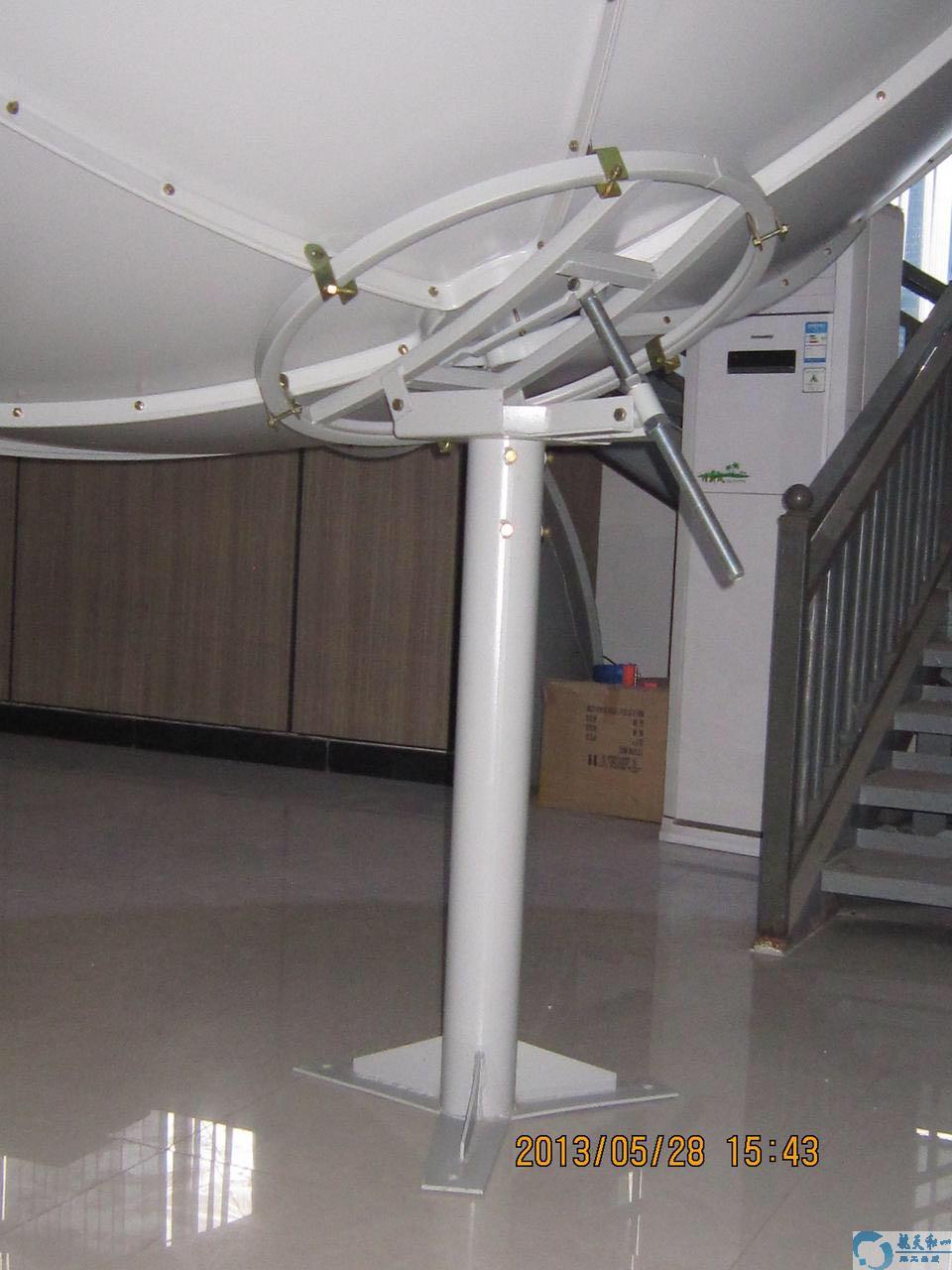

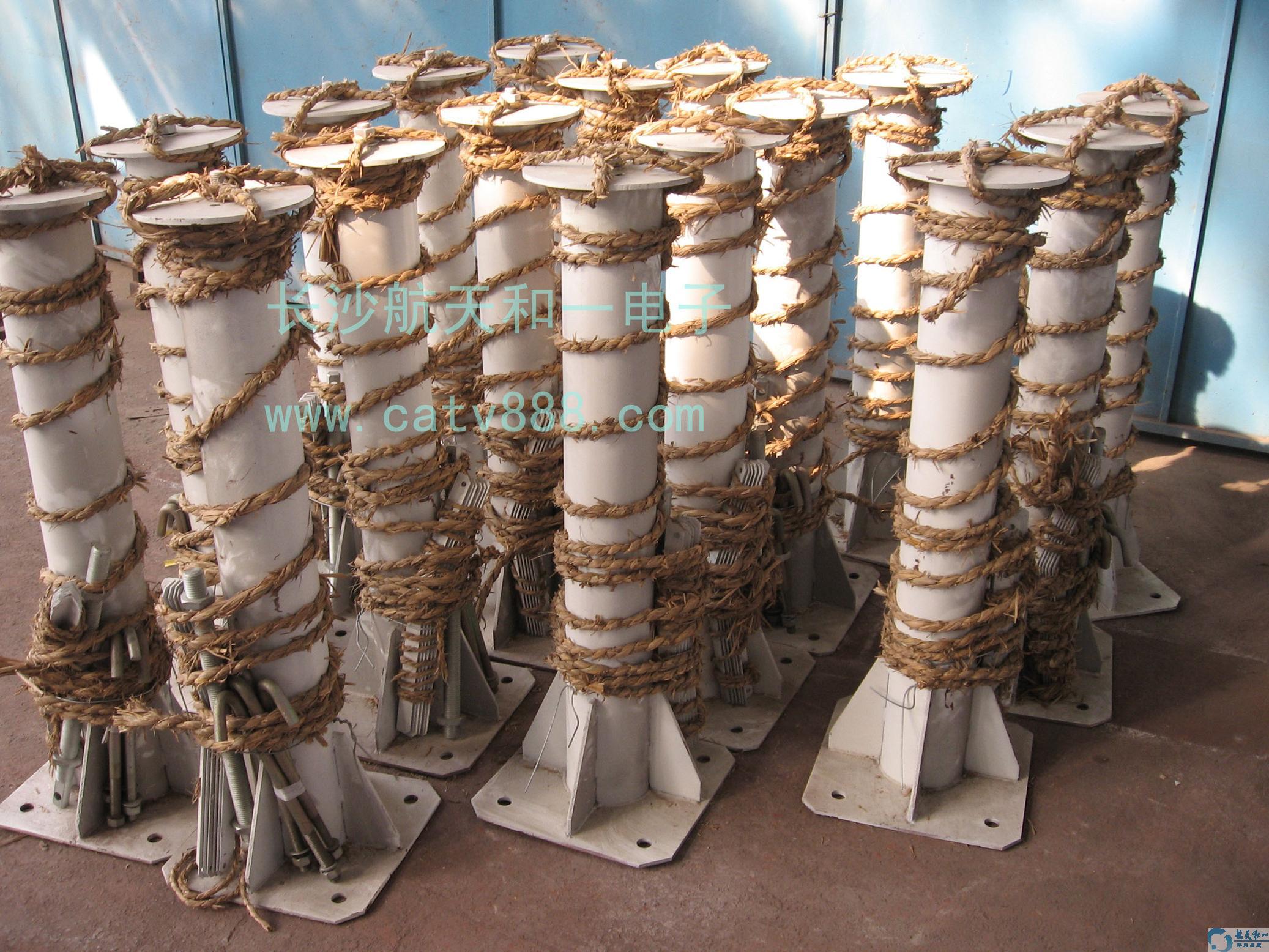

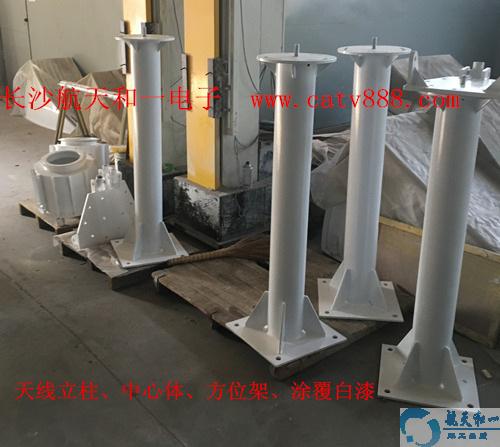

3、3米卫星电视天线的立柱采用φ200×5mm无缝钢管、δ10mm钢板焊接成形,保证了卫星天线的足够强度和刚度;天线方位架、中心体采用厚度12mm的钢板焊接加工,其孔与栓梢连接部位采用镗孔和45园钢精加工后,挤压紧密配合,能达到稳定牢固;俯仰调整采用M30丝杠,三角螺纹,可实现精细调整;天线配有4根地脚螺栓,与钢筋混泥土连接,牢固可靠。

4、3M卫星接收天线的馈源杆采用模具成型工艺,尺寸准确,一次将馈源安装到位,馈源对中及焦距准确,不需任何调整,简化了安装和调试。

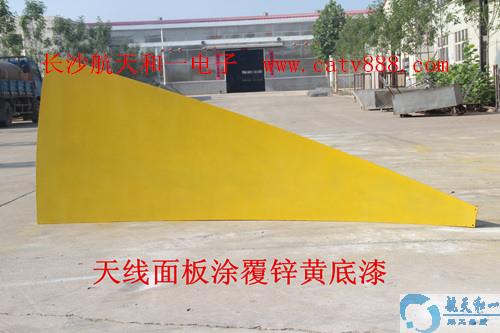

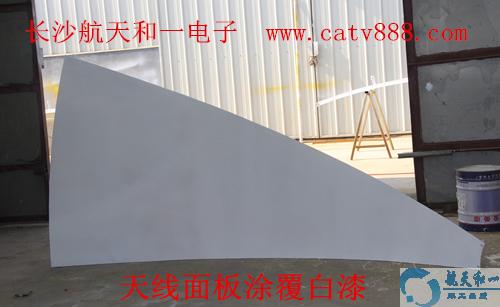

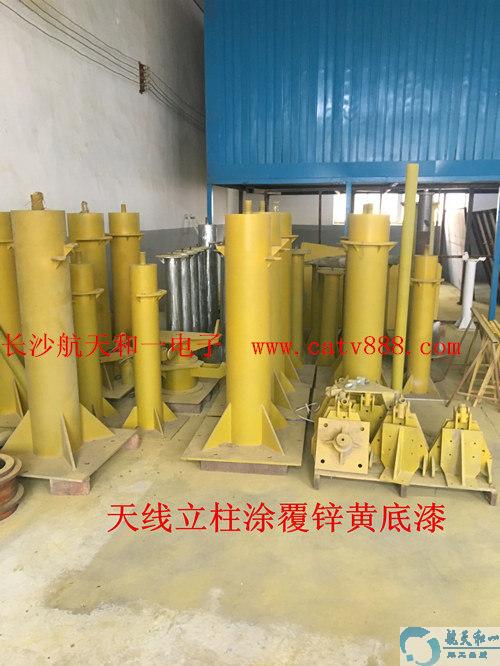

5、3米C波段卫星天线表面处理:铝件严格采用喷涂前处理及表面处理工艺;钢件采用热镀锌和防锈喷涂处理,表面处理附着能力强且均匀,涂层厚度达到了有关标准。

6、三米卫星接收天线结构设计合理、造型美观、刚强度高、安装方便,有良好的抗风能力。天线各零件质量控制严格,商标字样喷涂清晰耐久。


3米卫星电视接收天线电性能特点:

3米C波段卫星天线电性能指标符合并优于国家标准GB/T16954-2017

3米卫星电视接收天线的安装调试:

因天线大锅主面有较好的互换性,外形比例协调、结构紧凑、安装调试方便,很适合于各级广播电视台、部队、酒店、政府单位安装使用。

3米C波段卫星电视接收天线技术指标:

电气特性

项目

指标

工作频率

C波段:3.7-4.2GHZ

Ku波段:10.75-12.95GHZ

中心频率增益

C波段:40.1 dB

Ku波段:49.3 dB

3dB波宽

C波段:1.7°

Ku波段:0.6°

第一旁瓣

-14dB

极化隔离度

>35dB

电压驻波比

<1.3:1

噪声温度(30 º仰角时)

C波段:30 ºK

Ku波段:36 ºK

机械特性

项目

指标

天线口径

3

天线型式

主焦前馈

反射面

12片反射面,拉伸成型,厚度1.5mm

骨架材质

角钢

馈源安装形式

4杆支撑

仰角调整范围

0º-90º可持续细调

方位角调整范围

0º-360º连续可调

支撑机构

立柱式俯仰方位型座架

驱动方式

手动

反射面支撑结构

  12块腹板加强筋

环境温度

正常工作:-35 ~ 55

保全:-45 ~ 70

抗风能力

8级风正常工作 10级风降精度工作 12级风不破坏(天线朝天锁定)

湿度

0%~100%

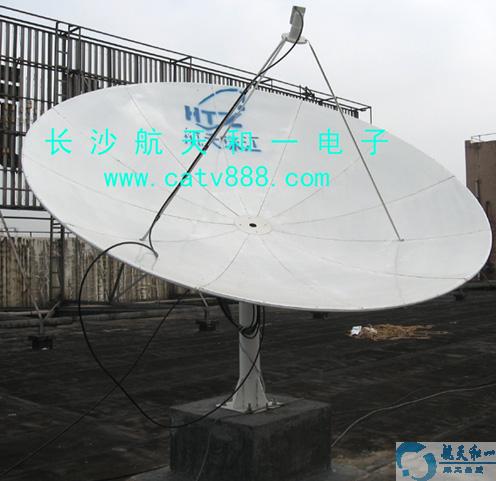

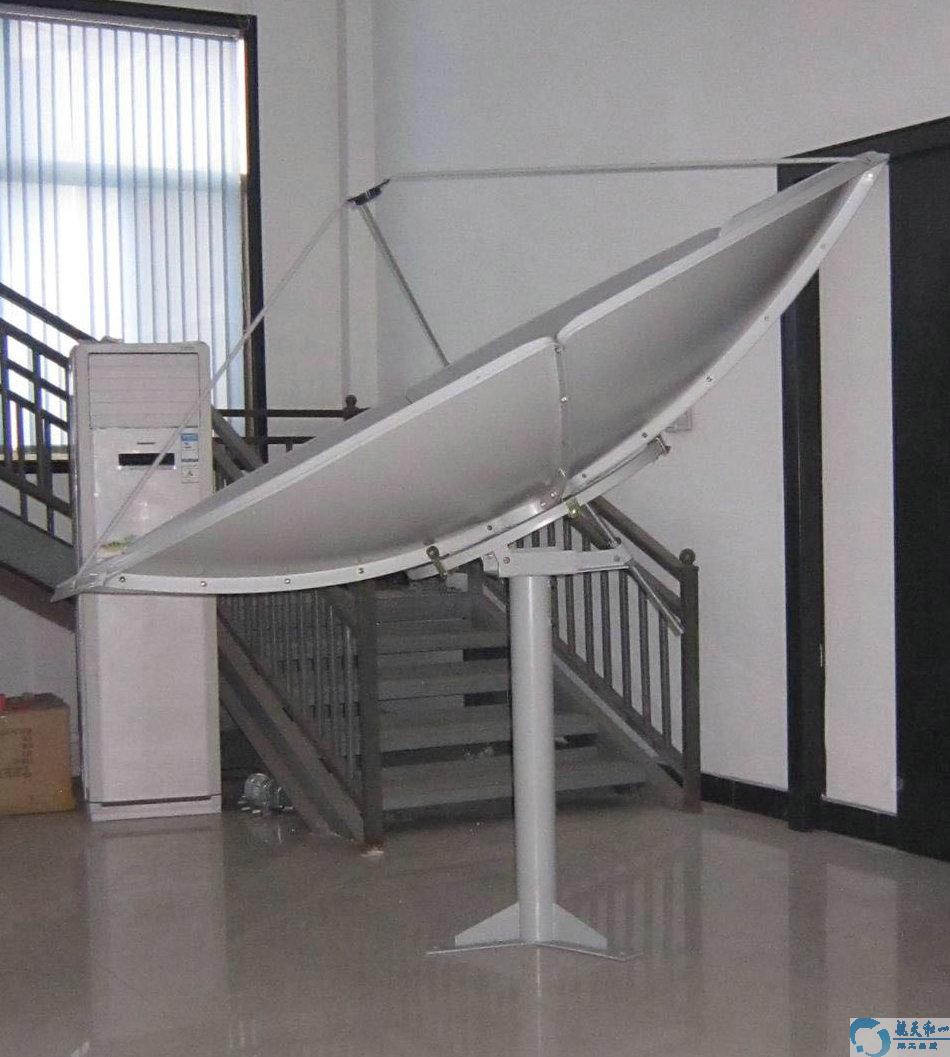

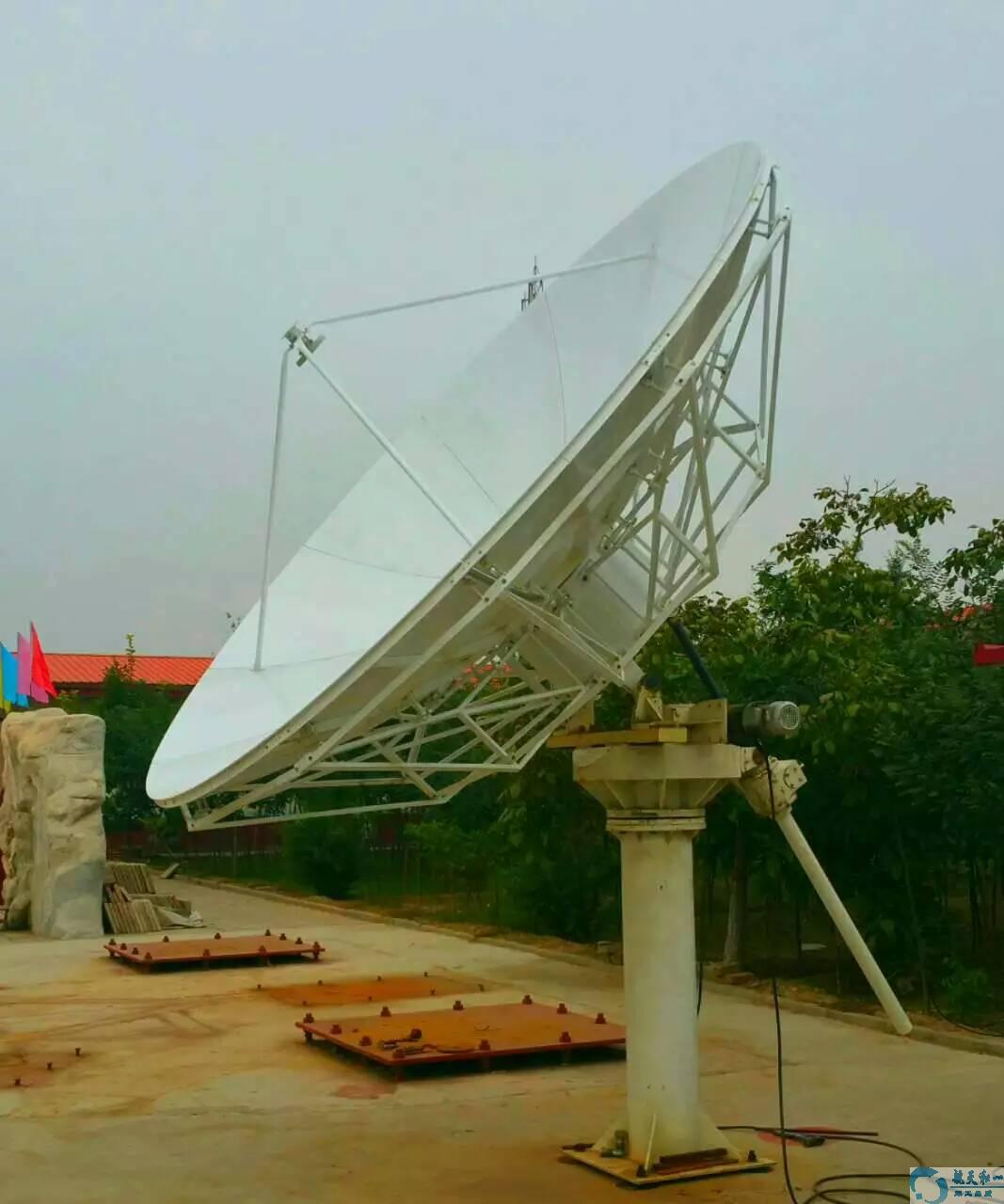

3米C波段卫星电视接收天线图片1

卫星电视接收天线生产厂家

3米卫星天线生产厂家

3M卫星电视接收天线设备厂商

3M卫星电视大锅生产厂家

3米卫星接收大锅生产厂家

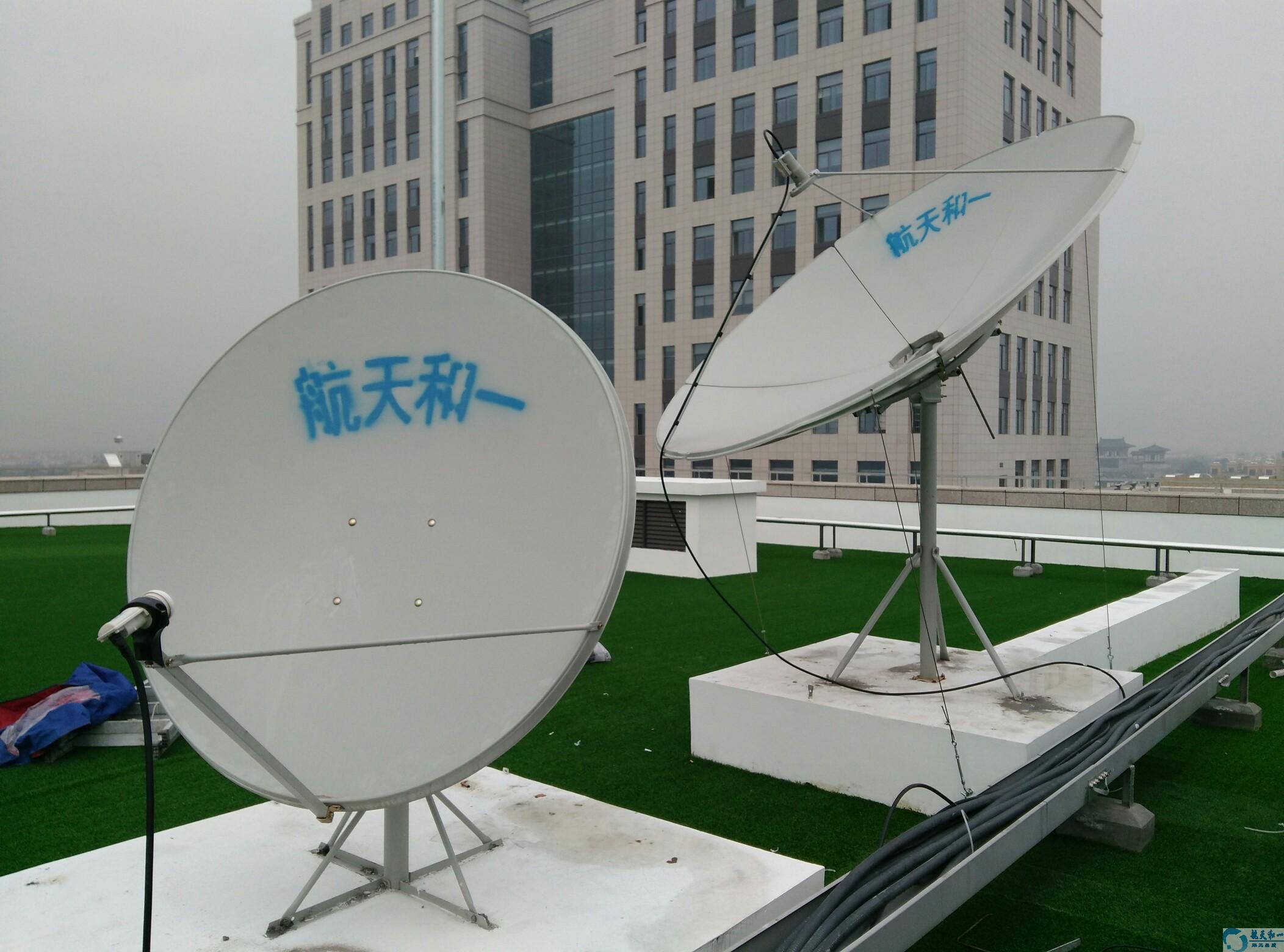

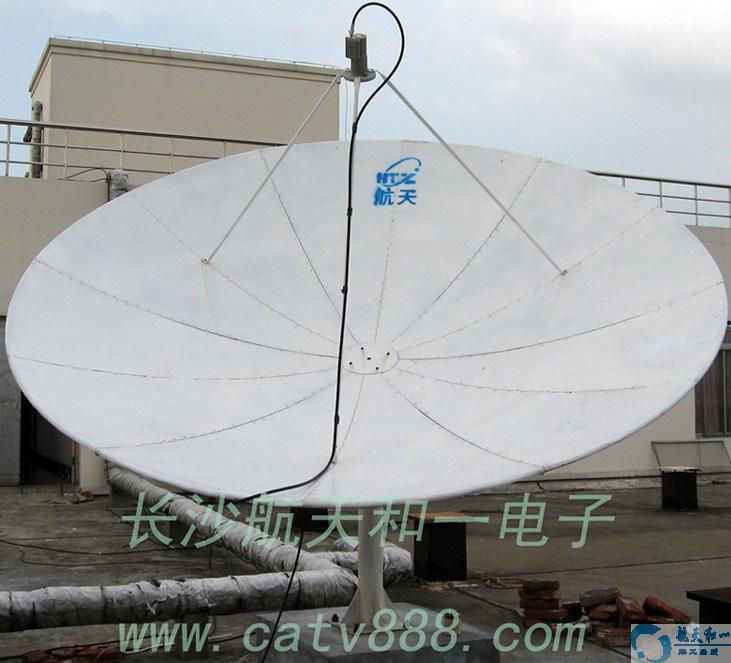

3米卫星电视接收天线图片7

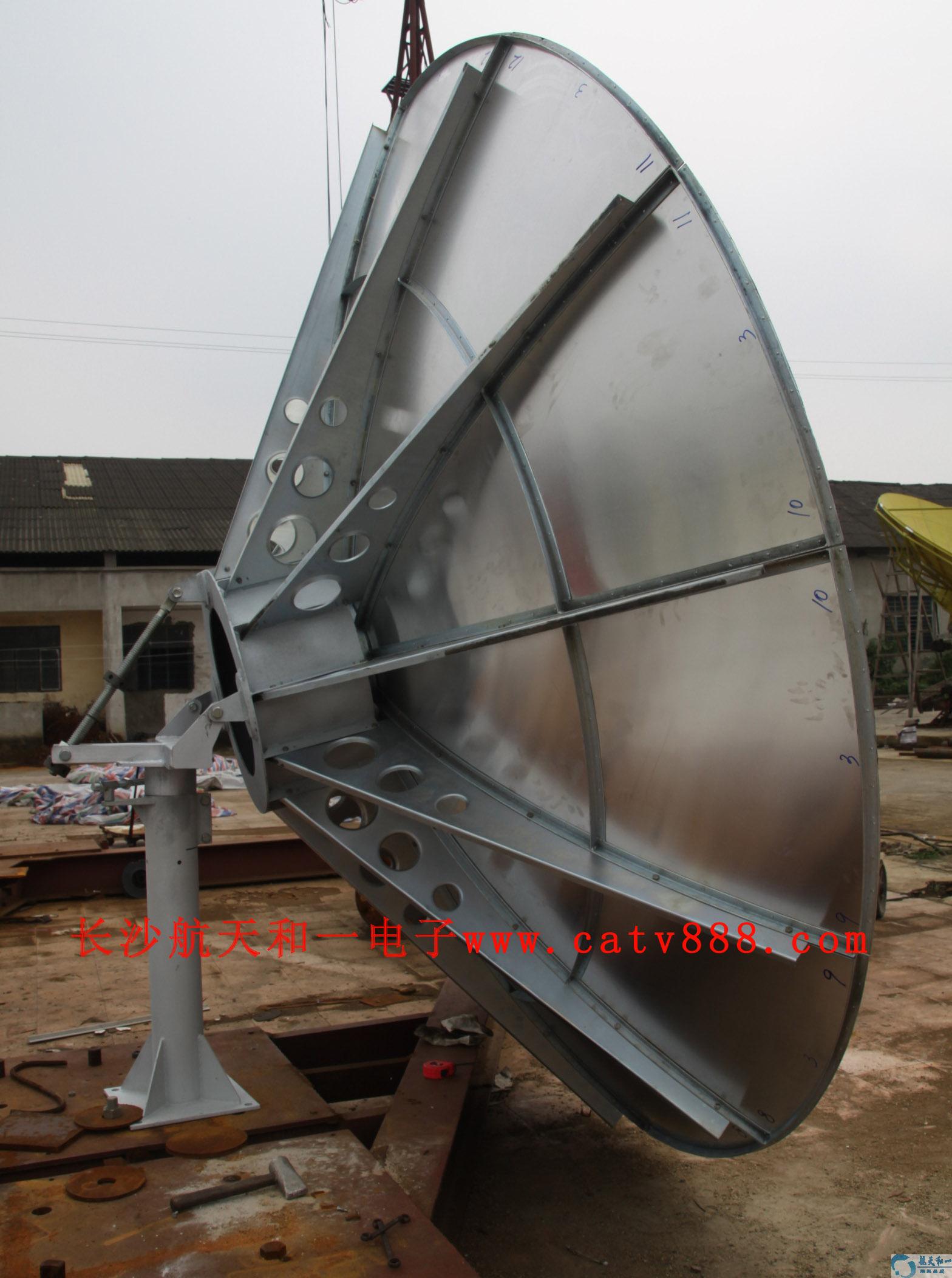

3米卫星电视天线图片8

3米卫星接收天线图片9
