4 网口 IP 转 DTMB 数字调制器用户使用说明书
亲爱的客户:
为了使您的设备功能得到更好的发挥,我们建议您在连接和操作设备之前,抽出宝贵的时间将仔细阅读本《用户使用说明书》,这样做可以使您掌握该设备的使用方法及使用要点。请妥善保管本手册以备今后参考。4 网口 IP 转 DTMB 调制器用户使用说明书
目 录
第一章 设备说明........................................................... 3
1.1 设备简介................................................................3
1.2 设备特点................................................................3
1.3 设备性能指标............................................................3
1.4 设备接口指示............................................................4
1.5 设备连接示意图.........................................5
第二章 设备操作........................................................... 6
2.1 安装准备................................................................6
2.2 设备连接................................................................6
2.3 参数设置................................................................7
第三章 故障排除........................................................... 9
3.1 预防措施...............................................................9
3.2 常见问题、故障解决方案:................................................9


4 网口 IP 转 DTMB 调制器用户使用说明书

第一章 设备说明
1.1 设备简介
IP DTMB 调制器是一款专为营业性场所解决数字电视信号源的具备高性能、高性价比的 IP 转 DTMB 国标调制器。该设备前面板具有 4 个百兆网口,4 个网口均为 IPTV 信号输入;后面板具有 1 个射频输出口、2 个 IP 口和一个 USB 接口,射频口支持  4个 DTMB 单载波输出,2 个网口分别为 1 路百兆/千兆自适应 IPTV 输出和网管口(主要作用选择节目)。该设备具有高性能、低成本的特点,非常适合各种营业性场所(如:酒店、宾馆、医院、学校、员工宿舍等)数字电视前端系统使用。
1.2 设备特点
支持 4 路百兆 IP 输入,UDP、RTP 协议
支持 1 路千兆 IP 输出
支持 1 个 RF 输出接口,4 个 DTMB 单载波输出
单 U 机壳,单台设备集成一套前端设备功能,为用户节省机房空间
支持 Web 网络管理
1.3 设备性能指标
输入:
4路百兆 IP 输入,UDP、RTP 协议

调制:

调制标准:GB20600-2006

调制通道:4个国标单载波输出
星座:4QAM、16QAM、32QAM、64QAM

RF 输出

输出通道:1个 RF 输出接口,4个 DTMB 单载波,英制F 头,75Ω 阻抗

频率范围:50~900MHz,1kHz 步进
输出电平:-20dBm~0dBm
MER:≥40db
IP 输出:支持1路千兆 IP 输出
系统:中英文操作界面,支持网络升级

通用:

尺寸(长×宽×高)430mm×180mm×40mm

重量:2kg
温度范围:0~45℃(工作);-20~80℃(存储)

电源需求:AC 100V±10%,50/60Hz。AC 220V±10%,50/60Hz

功耗:<20W

1.4 设备接口指示

接口说明:
1、电源信号指示灯
2、IPTV1-IPTV4 输入口

接口说明:
1、RF DTMB 调制输出
2、网管口(默认 web 网管地址:192.168.0.136)4 网口 IP 转 DTMB 调制器用户使用说明书
3、USB 接口
4、IPTV 输出口

5、电源开关及电源插口

6、接地线



设备连接应用拓扑图


4 网口 IP 转 DTMB 调制器用户使用说明书
第二章 设备操作
2.1 安装准备
安装设备前先检查运输期间,可能发生的设备的丢失或损坏;准备合适环境>连接信号线>连接电源线并开启设备>查看设备网管 IP 地址>调整网管服务器网段>连接网管>查看或修改各项参数>无异常后正常使用。
注意 1:供电电源必需满足该设备的工作要求,如电压、频率及供电容量等。

注意 2:测试前请观察好环境,测试时请注意安全。

注意 3连接电源线缆前,必须将 IP DTMB 国标调制器的电源开关置于“O”的位置,并要求与供电系统共地。

注意 4:连接地线:当单独接到机房中的保护地时,即采用独立接地的方式,即与其他设备(如传输设备)共同接地,联接地时的接地电阻小于1。
接地要求

各功能模块良好的地线设计是整机工作稳定,可靠的基础,是防雷击、抗干扰的首要保障。因此系统接地必须遵循以上的原则;
同轴电缆的外导体和屏蔽层两端均应和所连接设备的金属机壳的外表面保持良好的电气接触;
地导体必须采用铜导体,以降低高频阻抗,接地线尽其所有粗和短;
接地线两端的连接点应确认电气接触良好,并应做防腐处理;
严禁利用其他设备作为接地线电气连通的组成部分;

机柜接至防雷单元的地线连接截面积必须大于或等于25mm2。

2.2 设备连接

根据设备网管地址(192.168.0.136 设备后面板),将电脑与设备 IP 设置在同一网段
将电脑设置为该网段地址:如 192.168.0.100 注意:请不要把地址设置为 192.168.0.136
用网线将数字电视调制器节目选择网口和电脑网口连接,数字电视调制器上电开机
在火狐浏览器(谷歌浏览器)地址栏输入:192.168.0.136 按“ENTER”键,弹出网管登录界面 输入用
户名:admin 密码:admin 按“ENTER”键,进入数字电视调制器配置界面窗口。


2.3 参数设置

2.3.1 TS 流设置

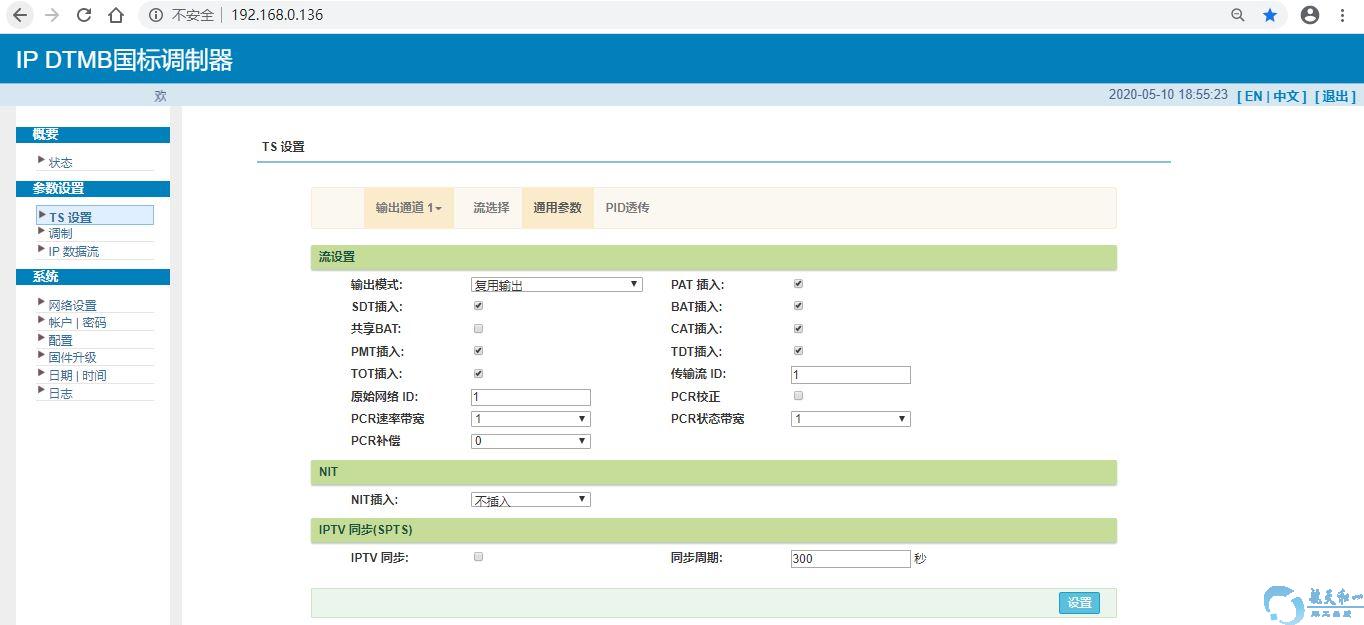

点击左侧“TS 流设置”菜单栏,得到如下所示界面:
在该界面可以对“输出通道”、“通用参数”“PID 透传进行设置”。




在 TS 流设置栏,可对输出通道的参数进行设置:流选择、通用参数、PID 透传。主要是对输出节目进行选择。

通用参数设置:


该界面可以对输出流和 NIT 表插入进行设置:

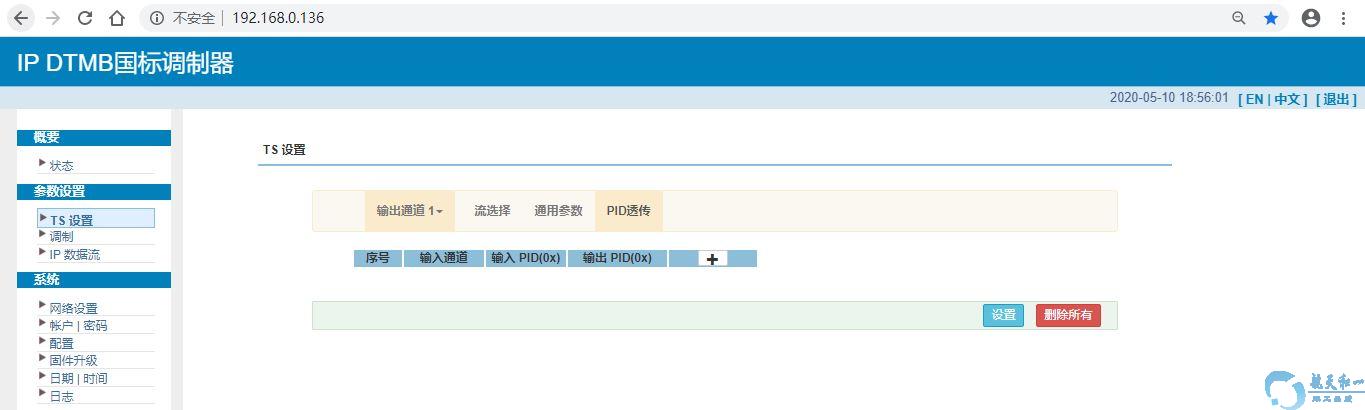

PID 透传:

该界面可以根据需要添加 PID:




输入 IP 流:在该界面可以点击“+”按钮,,用户可以选择输入数据接口,以及输入数据 IP 地址等参数,配置输入 IP 流的信息。
输入对应的 IP 地址,即可添加输入节目源。

编辑 IP 输入流:点击“✏铅笔”按钮出现下面的弹出菜单,用户可以修改输入通道数据接口,以及输入数据 IP 地址等参数。修改好参数后,点击“修改”按键使修改生效。
删除 IP 输入流:在下图红色方框中选择好需要删除的流,点击“× ”按钮,即对选择的流进行删除。


删除所有的 IP 输入流:点击“垃圾桶 ”按钮,上图红色方框中所有的流都将被删除。

根据需要将节目源添加进入设备后,通过向右和向左的箭头可以将选择的节目进行输出或者删除输出节目。




2.3.2 调制(4 个输出通道状态、参数查看,调制模式设置等)

在该界面可以查看当前的调制参数,可根据客户需要对调制模式、帧头模式进行设置。通
过点击“铅笔”按钮,可以对对应的调制通道进行编辑:





2.3.3 IP 数据流(对 4 个 IPTV 输入状态、参数查看)

2.3.4 网络设置(对 4 个 IPTV 输入 IP 地址等参数进行设置)


2.3.5 配置(对设备系统配置进行保存或恢复出厂或加载其他配置参数等)


2.3.5 固件升级(系统升级)


2.3.6 日志(可查看设备运行过程,异常时可参考)
第三章 故障排除
3.1 预防措施
1)将设备安置在环境温度为 0℃~45℃,其他条件符合要求的运转范围。
2)检查电源电压是否在规定的范围内,并且所有的连接无误。
3)检查各信号线的连接是否有松动。
4)请不要频繁开关机(开关机时间至少间隔 10 秒以上)。
3.2 常见问题、故障解决方案:
常见问题、故障解决方法
1、备无法启动:
检查电源工作范围的输入电压和连接是正确的。
2、无信号输出:
检查信号源是否正常,检查线缆是否正确连接。
3、电视机支持数字电视功能却搜索不出来节目或者只能搜索少量节目:
在设备 TS 流设置内将输出信号的节目名和节目号手动添加,并且将服务类型修改为 0x01
4、调试电脑连接不上设备:请检查网管电脑设备是否在同一网段,若不是,请重新设置网段。推荐使用火狐浏览器谷歌浏览器。
