HDMI高清编码器产品手册使用说明书

2022-06-24 16:40:19| 发布者: admin| 查看: 3017

HDMI高清编码器、视频编码器、网络直播编码器、H.265/H.264编码器产品手册使用说明书


1. 登录设备后台

将设备的网口接网线连到路由器上,接上电源,HDMI口接HDMI线到视频源上。在同一局域网下的电脑的浏览器中输入编码器默认IP192.168.1.168 后按回车,弹出登录框,输入用户名:admin密码:admin



登录成功进入状态显示,可以看到设备的状态信息及输出的视频流地址。



2. 编码设置

点击编码设置→主码流→设置您所需要的参数→点击设置,如下图所示。





编码类型:H.265在相同的比特率下相对H.264画质更好

          H.264在相同的画质下占用比特率更高

编码帧率:每秒出多少张图片;

关键帧间隔(帧):间隔多少帧(图片)有一个关键帧;

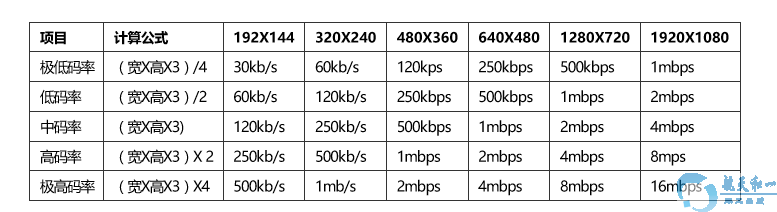

比特率:每秒的数据流量(码流),以下表格是常见的比特率参数设置:



H.264级别:编码复杂度;

码流控制:CBR固定码流:无论画面动的快与慢始终保持固定的数据流量

VBR可变码流:根据画面需要来改改变数据流量;



3. 场景应用

3.1. 少量用户场景

3.1.1. 网页预览视频

状态显示页→主码流→预览视频,如果如下图所示




3.1.2. VLC播放器播放视频

在采集到视频信号的情况下打开VLC播放器(下载地址:http://www.videolan.org/),选择媒体→打开网络串流如下图所示,输入网站主页中的码流地址,点击播放如下图所示,即可成功播放设备编码出来的视频流。







3.1.3. 低延时播放器播放视频

打开播放器demo_player_ui.exe(自主研发的播放器,仅支持私有协议播放),输入编码器的IP点击GO即可播放,延时只有80-200毫秒左右。



3.2. 本地多用户场景组播方式

3.2.1. 组播

如果需要大量本地用户同时观看同一编码器的视频源,我们建议采集组播方式实现。

启用组播,如所图所示,再重启编码器



在状态显示页面中为我们生成了一个组播地址,如下图所示,再把它复制到VLC播放器中即可播放出视频,这个地址可满足本地多人同时访问。如果不能播放,请关闭电脑的防火墙及禁用电脑中的多种网络,只留下和编码器网络相同的网络。



3.2.2. 自建服务器

在服务器电脑安装nginx服务器软件,解压软件后nginx-1.5.8.rar运行 restart安装成功

服务器所出的流地址如下:rtmp://ip/hls/stream_name(注释:ip=服务器ipstream_name=自己拟定一个英文名字)如:rtmp://192.168.20.128/hls/teststream;

将这个地址填入到编码器的设置页面的RTMP地址栏中点设置重启编码器,这样编码器通过这个地址推流到服务器,我们在客户端就可以观看编码器所推的视频流





在客户端用播放软件播放地址为:

rtmp://ip/hls/<stream_name> http://ip:8080/hls/<stream_name>.m3u8



 3.3. 本地监控系统场景NVR对接

1:由于采用ONVIF通信,所以要开启编码器主码流和次码流1 的RTSP流功能按下图设置。





2:如果你要让NVR能识别编码器音频,你还要开启如下功能,设置好后请重启编码器。



附:

1:1:如果已经按上述设置,NVR仍然无法打开视频,可“网络摄像机流地址获取工具.rar”测试编码器ONVIF功能是否正常即在这个工具里能否查找到编码器。

2:如ONVIF测试工具正常,可以通过自定义协议方式,以RTSP流地址的方式加到NVR中,不同NVR增加自定义流的方式不一样,但这种方式是一定能把我们的编码器加到NVR设备中。

3.4. 远程多用户场景

3.4.1. 直播平台RTMP地址对接

如果需要大量各地用户同时观看同一编码器的视频源,我们建议采集RTMP发布服务器中转方式实现。目前我们完美支持的RTMP服务器平台有免费平台:NGINXRED5 MEDIA SERVER 收费平台:ADOBE MEDIA SERVER5 以及些平台如:http://mudu.tv/ 等。RTMP发布设置的其它方法如下:

由于目前RTMP协议只支持H264功能,所以你要将编码器类型设置成H.264,设置直播平台中的RTMP发布地址并启用如下图所示,设置好后请重启编码器。

注意:有些直播平台除了给RTMP地址外还有一个直播码。那么我们需要组合一下这两个文本再填写到编码器的网页中:RTMP地址加上斜杠再加上直播码 如rtmp地址为:rtmp://video.mudu.tv/live 直播码为:abcdef组合之后:rtmp://video.mudu.tv/live/abcdef









附:

如按上述方面设置无法打开视频,请按下方式排查定义错误:

1:查看编码器数据采集状态,如果后面的数字为0则有可能编码器与数据源通信失败,此时应该检测硬件连接是否正常。

   已采集的视频帧数: 13864

   丢失的视频帧数:2

   输入音频采样率:48000

2:检测RTMP连接状态,如果显示未连接,此时应检测网络设置是否正常(IP应设置为能访问外网的IP),比如网关,DNS是否正常。

3.4.2. 直播平台SRT地址对接

同上所述将直播平台的SRT地址填入如下所示地址栏中并启用。
