KU波段高频头，LNB，降频器

2022-08-01 13:48:16| 发布者: admin| 查看: 6336

KU波段高频头、LNB、降频器

1,什么是LNB: LNB就是低噪声降频放大器，简称降频器，下变频器，俗称高频头。高频头由输入法兰盘、矩形波导、耦合装置、低噪声放大器(LNA)、本振、混频、中放和电源稳压几部分组成。

 2,LNB的作用:将卫星下来的下行信号进行低噪声降频放大。

 3,LNB的工作流程:将卫星下行信号经过高频头放大数万倍后，再利用本地振荡电路将高频信号转换至中频950-2150MHZ，把Ku或C波段信号变成L波段，经同轴电缆的传输到卫星接收机解调工作后，把信号传到电视换成图像。

 4,LNB原理图：RF输入——高放——滤波——（本振）混频——中放——IF输出

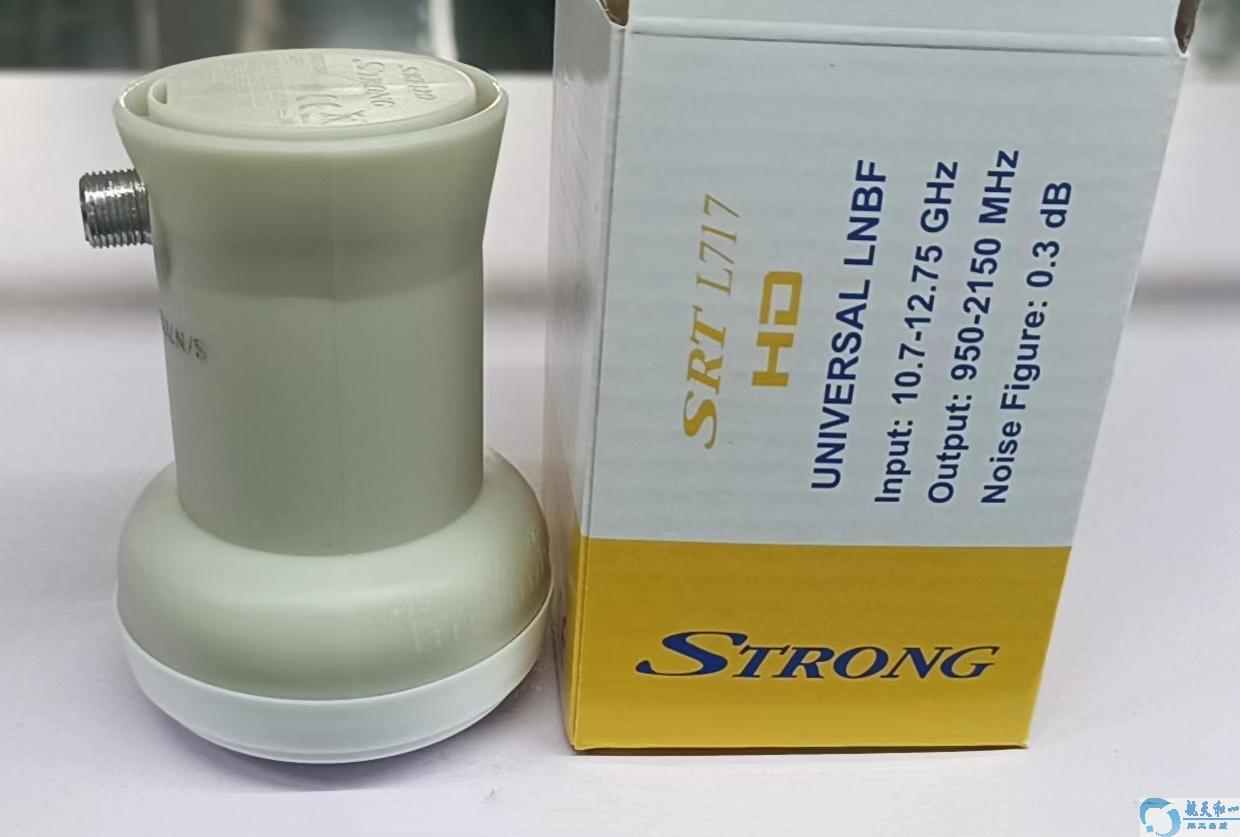

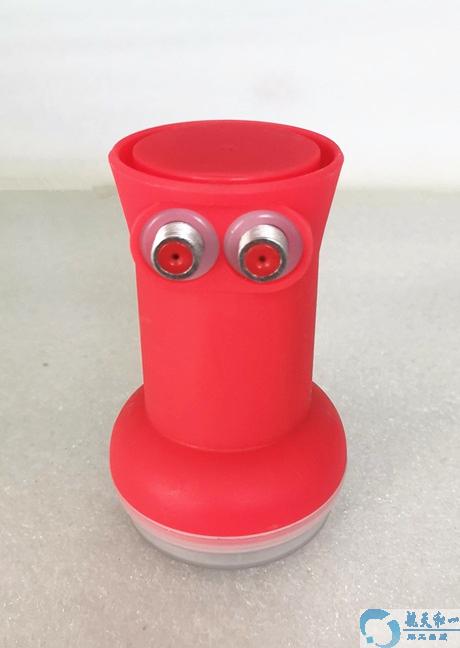

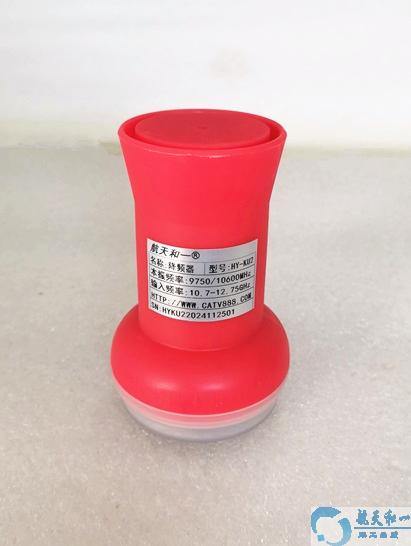

5，KU波段高频头、LNB、降频器图片：





6，KU高频头LNB技术参数：

输入频率范围 低频段：10.70~11.70GHz 平坦度 ±0.5dB/26MHz
高频段：11.70~12.75GHz 交叉极化隔离度 25dB(典型值)
输出频率范围 低频段：950~1950MHz 镜像抑制 45分贝（最小）
高频段：1100~2150MHz 输出驻波比 2.0:1（最大）
本振频率 低频段：9.75GHz P1dB 0dBm（最小）
高频段：10.60GHz 直流电流消耗 80mA（典型值）
本振频率稳定性 ±1.0MHz (Max.)@+25℃ 低/高频段切换 低频段：0Hz
±2.0 MHz (Max.)@-30℃~+70℃ 高频段：22KHz±4KHz
本振相位噪声 -60dBc/Hz@1KHz POL开关电压 10.5~14.0V @垂直
-80dBc/Hz@10KHz 16.0~20.0V @水平
-100dBc/Hz@100KHz 相对湿度 0%~95%
增益 65dB（典型值） 工作温度 -30℃~+70℃
噪声系数 0.5dB（典型值） 连接器类型 75Ω母连接器
Input Frequency Range Low Band:10.70~11.70GHz Gain Flatness ±0.5dB/26MHz
High Band:11.70~12.75GHz Cross POL. Isolation 25dB(Typ.)
Output Frequency Range Low Band:950~1950MHz Image Rejection 45dB(Min.)
High Band:1100~2150MHz Output VSWR 2.0:1(Max.)
L.O. Frequency Low Band:9.75GHz P1dB 0dBm (Min.)
High Band:10.60GHz DC Current Consumption 80mA(Typ.)
L.O. Frequency Stability ±1.0MHz (Max.)@+25℃ Low/High Band Switching Low Band:0Hz
±2.0 MHz (Max.)@-30℃~+70℃ High Band:22KHz±4KHz
L.O. Phase Noise -60dBc/Hz@1KHz POL. Switching Voltage 10.5~14.0V @Vertical
-80dBc/Hz@10KHz 16.0~20.0V @Horizontal
-100dBc/Hz@100KHz Relative Humidity 0%~95%
Conversion Gain 65dB(Typ.) Operating Temperature -30℃~+70℃
Noise Figure 0.5dB(Typ.) Connector Type 75Ω Female Connector

KU波段高频头，LNB，降频器产品价格，生产厂家
