卫星电视天线组成安装基础知识

2017-09-03 22:13:56| 发布者: admin| 查看: 5783

随着卫星电视的普及,目前户户通用户有1亿多台机器,并且卫星天线的调试大多都是依赖安装工调试安装,我国用户的使用水平远远落后于发达国家。本文章本着提高用户对卫星天线的认识,以及处理故障,自己安装的能力,不会说一点小毛病就找安装工,或者是有意从事本行业的入门教程,至于您能否成为高手,那就要靠不断的摸索实践积累经验。

1.卫星天线组成

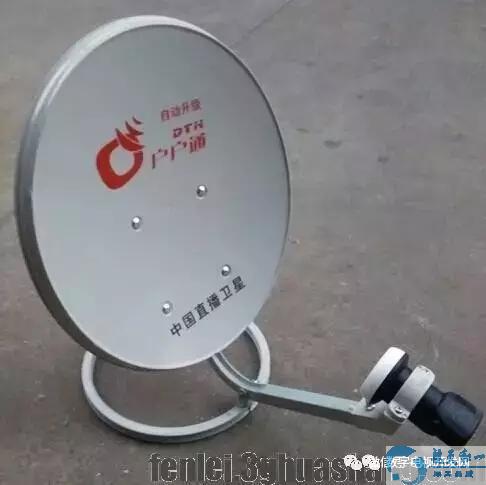

1.1室外部分的抛物面天线(俗称:锅 或者 锅盖),材质一般都是金属,利用金属对电磁波的反射作用,把电磁波会聚于高频头部分,起到信号增强的作用。如下图:这是大锅盖:直径1.5米和直径35厘米的ku头锅盖。
1.2高频头   锅盖前面接收信号的部分叫高频头(降频器)

1.3馈线   机顶盒与高频头的连接线,75-5的同轴电缆,两头都是英制F头。

1.4机顶盒   由于卫星信号是数字信号,我们的电视机无法识别,机顶盒起到解码的作用,输出av信号,也就是电视机上一般连接影碟机的视频口(或者        av)

2.安装调试(以南星108.2调试为例)

2.1 把锅盖组装好固定好高频头

2.2 连接机顶盒机顶盒与高频头的连接线,机顶盒与电视机的连接线。连接好之后,把电视机调到视频状态。可以看到机顶盒的开机画面。

2.3 锅盖的安装方式:

2.3.1 正装,

正装是最容易的安装方式,但是必须条件满足,有平地方。一般农村住房用这种方式。

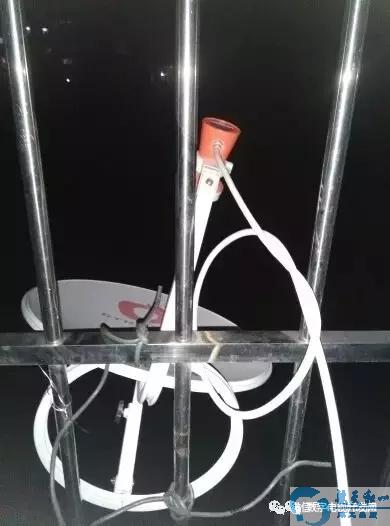

2.3.2 倒装

对于城市楼房,如果窗户上有防护网,用正装就不行了,倒装安装起来省事,牢固。用铁丝固定好几年也不会出问题,对于有的高频头容易进水的,在安装的时候,把前面塑料罩弄掉,或者弄个大洞,小了不行。至于为什么自己琢磨吧。

2.4 调节天线的角度与方位

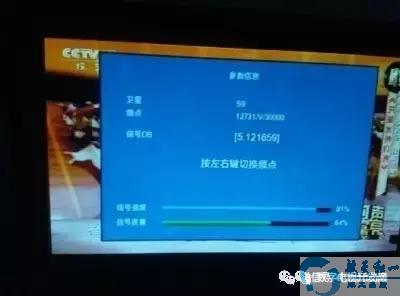

按遥控器信息键两次,屏幕上出现,信号强度和质量,当质量达到70%左右,信号就基本调好了,这时候把天线一定要固定好。以免风吹晃动,造成信号不稳定。如下图


2.5 至此,天线已经调试好了。

2.6 注意事项:
1.机顶盒与高频头连接好,看信号强度是有的,如果没有强度,说明线没有连接好,或者高频头有问题。
2.一定要馈线的屏蔽线与中间的芯线断开,不要连接,一旦连接,会出现重复启动。
3.按信息键后,一般在机顶盒都出现数字P00,或者00,这时候显示的是信号质量,可以根据此显示调试锅盖的位置,以及角度。
