四路一体调制解调器

  4路电视调制器产品型号：HY-4000M

  4路电视调制器产品概述：

传统的电视广播中，电视调制器使用模拟调制技术将视频和音频信号转换成为基带信号。这些基带信号通常由多个频率组成，分别代表图像亮度和色度信息，以及音频信息。接着，电视调制器使用载波信号将基带信号调制到特定的无线电频率上。

电视调制器的功能通常包括以下方面：

1. 视频信号处理：电视调制器接收来自视频源（如摄像机、录像机或数字信号接收器）的视频信号，并对其进行处理，包括亮度、对比度、色彩饱和度和分辨率等方面的调整。

2. 音频信号处理：类似地，电视调制器也接收来自音频源（如麦克风或音频播放器）的音频信号，并进行放大、均衡和编码等处理。

3. 调制：电视调制器使用调制技术，将处理后的视频和音频信号调制成为适合传输的无线电频率信号。常用的调制方式包括调频调制（FM）和调幅调制（AM），其中调频调制在大多数电视系统中被广泛采用。

4. 频道选择：电视调制器可以选择要传输的频道，通常通过调谐器进行调整。这样可以在不同的频率上传输不同的电视频道，以便接收器能够选择并接收特定的频道信号。

5. 干扰抑制：电视调制器通常具有抑制其他频道干扰和杂波的功能，以确保接收到的信号质量和可靠性。

2、在电路设计上采用高频调制、一次变频设计的思路，四路视频、音频输入，混频一路RF信号输出。

3、在器件上采用优质调制芯片。

4、整机各功能电路全部采用片状工艺。

5、射频输出电平幅度稳定，频率准确。

6、独特滤波方式，带外输出抑制60dB。

7、视频调制度、音频大小、射频输出电平均可调节，使用灵活。

8、19英寸标准机箱设计，便于标准化安装。

9、电源部分采用变压器线性电源，稳定可靠，适合长时间工作。

  4路调制器技术参数指标：

图像载波输出电平： 94 dBμV
输出电平调整：  20 dB
频率范围： 48MHz—870MHz
频率准确度： ±5KHz
射频输出阻抗： 75Ω
射频输出反射损耗： ≥14dB
带外输出抑制： ≥65 dB
边带抑制： 60 dB
视频输入： 0.6 ~ 1.5Vp-p
视频频响： <1.0 dB
视频调制度： 87.5%
视频信噪比： >54 dB
微分增益： <5%
微分相位： <5°
图像伴音载频间距： 6.5MHz误差±<1KHz
音频输入： 0.775Vrms  10KΩ不平衡
伴音频响：  ±1.5 dB
最大伴音频偏： 50KHz
伴音信噪比： >55 dB
带内平坦度： ±1dB
功耗： 15W
电源： 220V/AC
重量： 约 2KG
工作环境温度： -10℃～+40℃
外型尺寸： 485(mm)×142(mm)×45(mm)

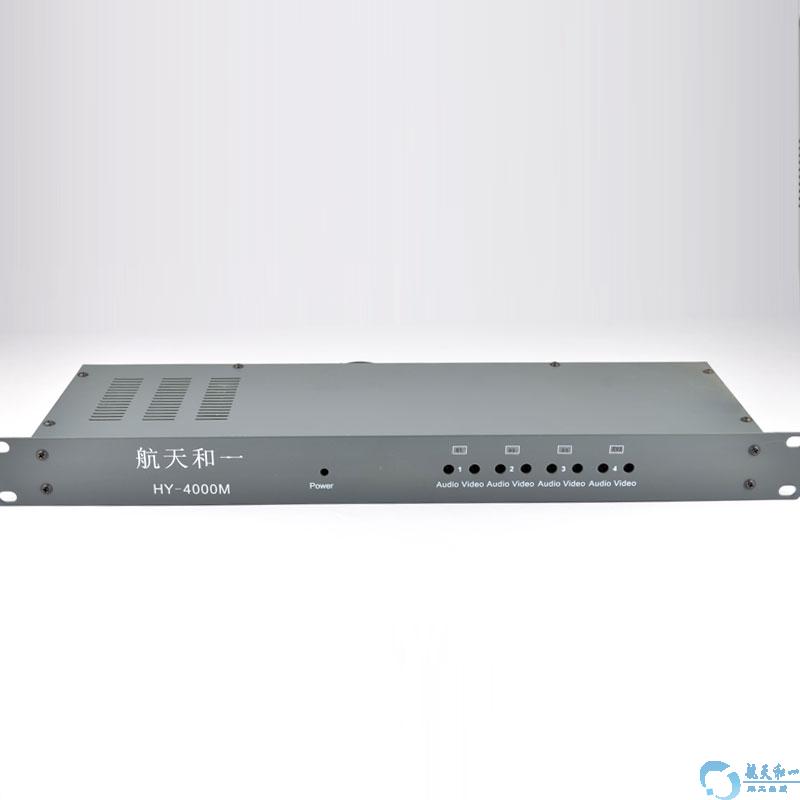

 4路调制器产品图片：
