光交箱尾纤布线规范

一、光交箱尾纤布线规范要求

1. 光交箱箱体门锁完好，外观干净整洁，箱内无垃圾杂物。

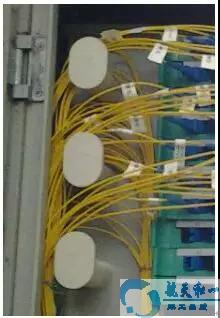

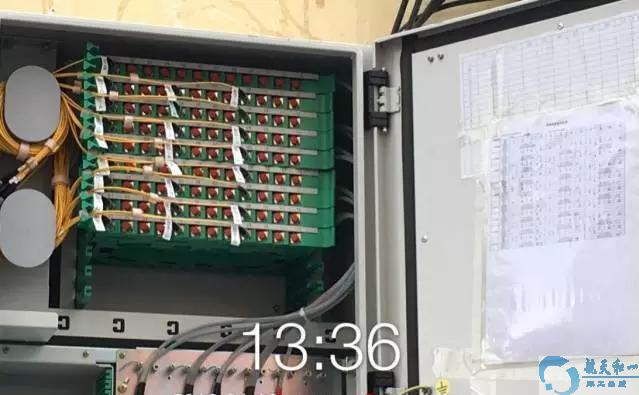

2. 光交箱内光纤跳线走线横平竖直，自然、整齐、不受力。避免交叉、牵拉、挤压、扭绞现象。箱内跳纤盘绕整齐、固定绑扎。

3. 光交箱内标签应采用标签打印机打印且粘贴完整、清晰、准确、美观。

4. 光交箱法兰盘上不使用的端口，防尘帽需盖好。

二、跳纤规范要求

1. 跳纤长度复核规范：一般光交箱中以1米长的尾纤为宜，最长不超过1.5米；避免造成纤材浪费和箱内跳纤拥堵。

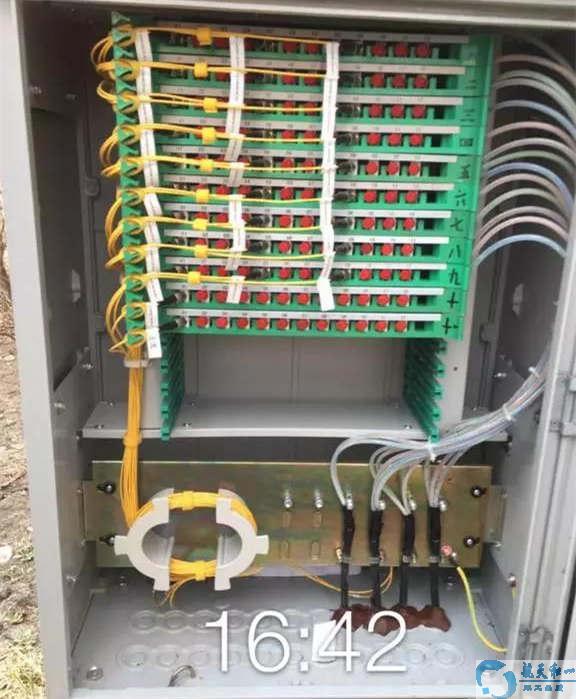

2. 走线规范必须严格按照箱内走线路由规则布放，横平竖直，全部落入走线环。对于冗余跳纤须在走线环中绕至合适长度，松紧适度，做到整齐、美观。

3. 尾纤盘绕，需直径大于6CM.

画图为例：

左侧为绕线柱，右侧为法兰盘

现在需要从A点跳纤至B点。

蓝色箭头圈为走线路由

根据尾纤的长短，可以有三种绕线方式：

特别注意：如尾纤路由交叉不可避免时，应采取所有竖向走纤在后，横向走纤在前的方式，将所有尾纤理顺。

三、光交箱常见不规范问题

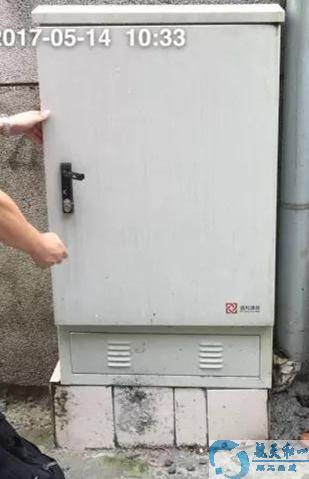

1. 箱体污损、门锁损坏无法关闭，刮风下雨日晒，对娇嫩的尾纤伤害很大

2. 法兰盘防尘帽缺失

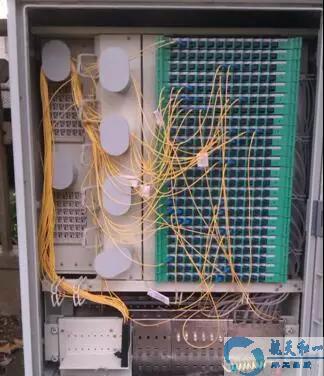

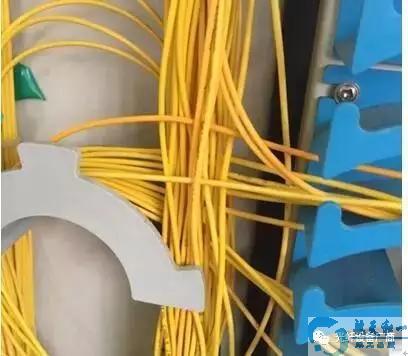

3. 跳纤交叉：横竖交叉布放，尾纤凌乱，容易发生缠绕

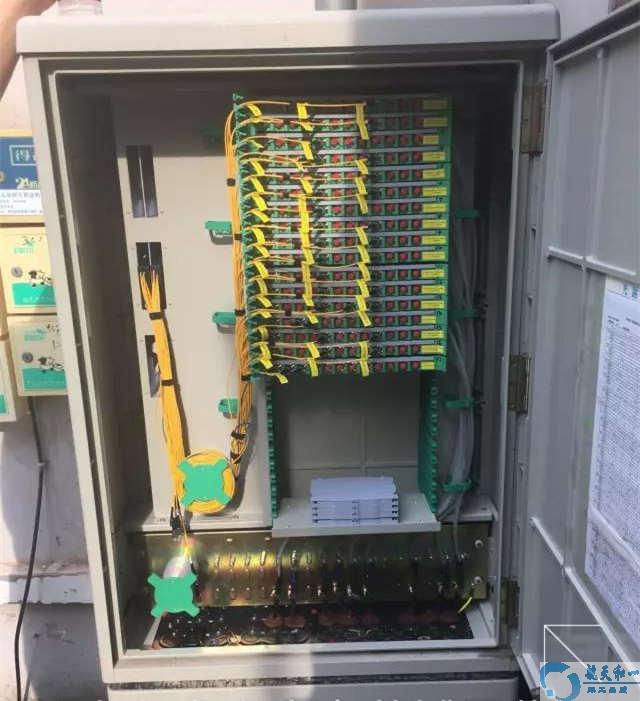

4. 跳纤没有捆扎固定，垂坠散落
