图解光纤冷接技术

2017-11-28 20:25:35| 发布者: admin| 查看: 3194

现在光纤入户用的是皮线光缆,末端用冷接子。所谓冷接,就是把光纤剥开切好,对准冷接子,固定。冷接子更方便,不需要带熔接机。

光纤入户冷接主要包括了剥除、清洁、切、冷接和测试五大步骤。


1 剥除

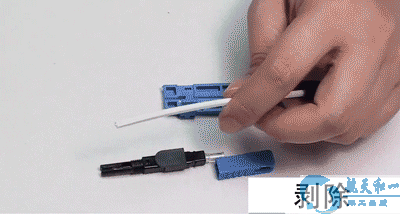

将冷接子尾管旋下,再将光纤穿入尾管

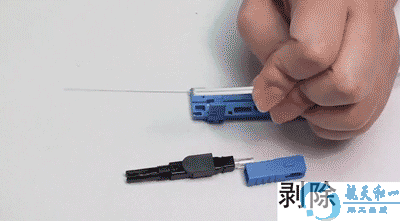

用开剥器将PVC层剥下,同时切断加强筋。

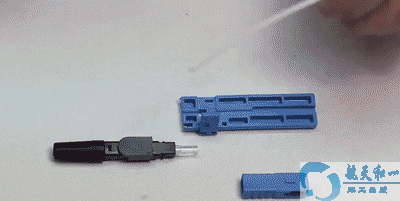

再使用光纤剥线钳最小的孔径清除涂覆层

2 清洁

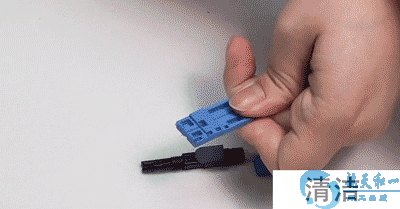

用蘸有无水酒精的无纺布清洁裸纤

3 切

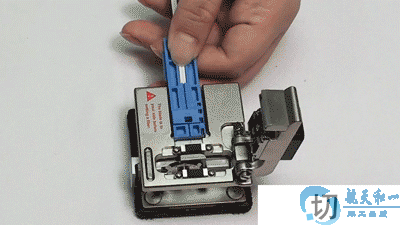

将光纤夹具连同光纤,在光纤切割刀的夹具座上进行切割

4 冷接

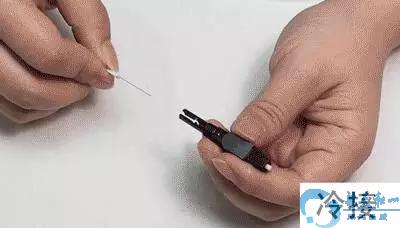

将光纤穿入冷接子本体

5 测试

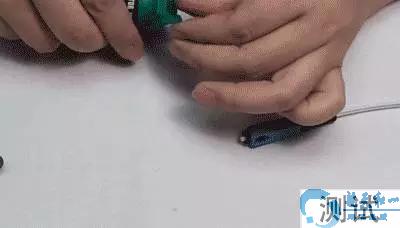

用光纤测试笔来测试导通状态

光纤冷接看似简单,也是一个技术活,安装过程也有很多注意事项:


1、在连接器整个安装过程中,各个环节要保障清洁


●确认切割刀干净,同时在切割的时候没有灰尘和污垢

●在切割前用无尘纸蘸酒精擦拭现场光纤

●现场光纤切割完成后,立即放入连接器并进行端接处理,避免切割以后光纤被污损


2、确保现场光纤切割端面质量


●选用合适的现场光纤切割刀

●严格按照切割刀操作规范作业

●光纤放在下压纤垫上要平直,才能获得好的切割端面角度


3、现场光纤与预埋光纤两端面的紧密贴合是成功端接的关键


●现场切割的光纤长度要精准,现场光纤长度不够,没有和工厂预磨的短光纤接触上,将导致端面之间存在一个间隙,增加端接损耗。


●现场切割的光纤长度要精准,穿纤到位,光纤合理弯曲,提供两端面贴紧力,确保端面接触,同时避免光纤过长,造成端面压力过大,引起光纤端面损坏。


最后要强调的是,光纤冷接只是光纤入户的其中一道小工序,光纤入户过程复杂,穿管,打眼,走线,穿天花板… 工程师们累得满头大汗。光纤入户工作量大,且有一定技术门槛,并没那么容易。
