弱电网络工程中光模块的选择和使用技巧

2018-01-13 20:01:59| 发布者: admin| 查看: 3076

前言。

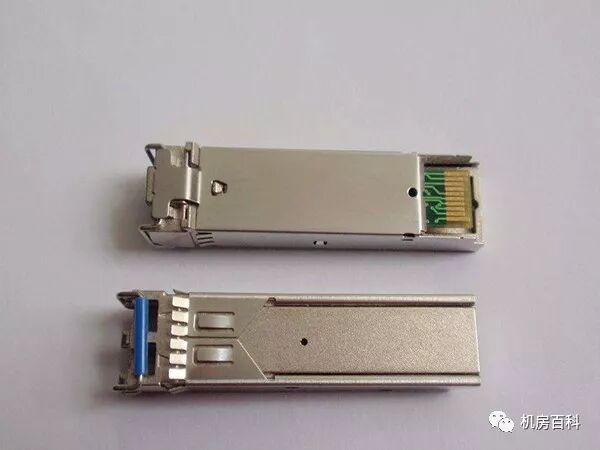

光模块由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。

简单的说,光模块的作用就是光电转换,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。


按功能分:

包括光接收模块,光发送模块,光收发一体模块和光转发模块等。

光收发一体化模块主要功能是实现光电/电光变换,包括光功率控制、调制发送,信号探测、IV 转换以及限幅放大判决再生功能,此外还有防伪信息查询、TX-disable 等功能,常见的有:SFP、SFF、SFP+、GBIC、XFP 、1x9等。

光转发模块除了具有光电变换功能外,还集成了很多的信号处理功能,如:MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。常见的光转发模块 有:200/300pin,XENPAK,以及X2/XPAK 等。光收发一体模块,英文名称transceiver,简称光模块或者光纤模块,是光纤通信系统中重要的器件。


光模块的选择:

二手光模块经藏会在使用半年后出现丢包的情况,这是因为它光功率不稳和光灵敏度下降等原因造成的。如果我们有光功率计的话,可以拿出来测一测,看看其的光功率是否与数据手册上的参数一致。如果出入太大,则为二手光模块。

然后再观察光模块售后的使用情况。一个正常的光模块的使用寿命为5年,在第一年中基本很难看出光模块的好坏,但是在其使用的第二年或第三年就可以看出来了。在这里,宇轩网络(FS.COM)可以保证,我们供应的所有光模块都享有五年保修,并且如果在保修期内出现非人为损坏的性能故障,宇轩网络(FS.COM)可以为其免费维修/换货,或者退款,解决您的后顾之忧。

其次看光模块与设备之间的兼容性如何。消费者在购买前,需和供应商进行沟通,告知其需要使用在哪个品牌的设备上。为保证客户能购买到具有良好性能的光模块,宇轩网络(FS.COM)推出了全新的测试体系。我们引入了大批原装交换机,每个兼容光模块在出厂前均要插在原装交换机上进行测试,以此来保证其兼容性和可操作性。


最后,我们还要看光模块的温度适应能力怎么样。光模块本身在工作时产生的温度并不高,但是它一般的工作环境都是在机房或是在交换机上,温度过高或者过低都会影响其光功率、光灵敏度等参数。一般情况下所使用的光模块温度范围在0°C ~70°C即可,如果在极冷或者极热的环境,则需使用工业级-40°C ~85°C的光模块。另外,如果在使用的过程中,发现光模块功能失效,先不要着急,要细心检查,分析具体原因。


一般,光模块功能失效主要有两种,分别为发射端失效和接收端失效。最常见的原因主要有一下几个方面:

光模块光口暴露在环境中,光口有灰尘进入而污染;

使用的光纤连接器端面已经污染,光模块光口二次污染;

带尾纤的光接头端面使用不当,端面划伤等;

使用劣质的光纤连接器。


选用光模块的参考知识 :

光纤连接器的分类和主要规格参数:  光纤连接器是在一段光纤的两头都安装上连接头,主要作光配线使用。  按照光纤的类型分:单模光纤连接器(一般为G.652纤:光纤内径9um,外径125um),多模光纤连接器 按照光纤连接器的连接头形式分:FC,SC,ST,LC,MU,MTRJ等等,目前常用的有FC,SC,ST,LC, 按照光纤连接器连接头内插针端面分:PC,SPC,UPC,APC 按照光纤连接器的直径分:Φ3,Φ2, Φ0.9  光纤连接器的性能主要有光学性能、互换性能、机械性能、环境性能和寿命。其中最重要的是插入损耗和回波损耗这两个指标。  光模块发射光功率和接收灵敏度:    发射光功率指发射端的光强,接收灵敏度指可以探测到的光强度。两者都以dBm为单位,是影响传输 距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。损耗限制可以根据公式:损耗受限距离=(发射光功率-接收灵敏度)/光纤衰减量 来估算。光纤衰减量和实际选用的光纤相关。一般目前的G.652光纤可以做到1310nm波段0.5dB/km,1550nm波段0.3dB/km甚至更佳。


50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。对于百兆、千兆的光模块色散受限远大于损耗受限,可以不作考虑。  10GE光模块遵循802.3ae的标准,传输的距离和选用光纤类型、光模块光性能相关。    饱和光功率值指光模块接收端最大可以探测到的光功率,一般为-3dBm。当接收光功率大于饱和光功 率的时候同样会导致误码产生。因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。


光模块的使用技巧:

光模块由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。光模块可以通过光电转换,在发送端把电信号转换成光信号,然后通过光纤传送后,在接收端再将光信号转换成电信号。任何一个光模块都是有收发两部分功能,进行光电转换和电光转换,这样在网络的两端设备上都离不开光模块。现在一个数据中心中的设备往往以万计,要想实现这些设备的互联,光模块不可或缺。如今,光模块已经成为数据中心的一个细分市场。

如果在使用的过程中,发现光模块功能失效,先不要着急,要细心检查,分析具体原因。
